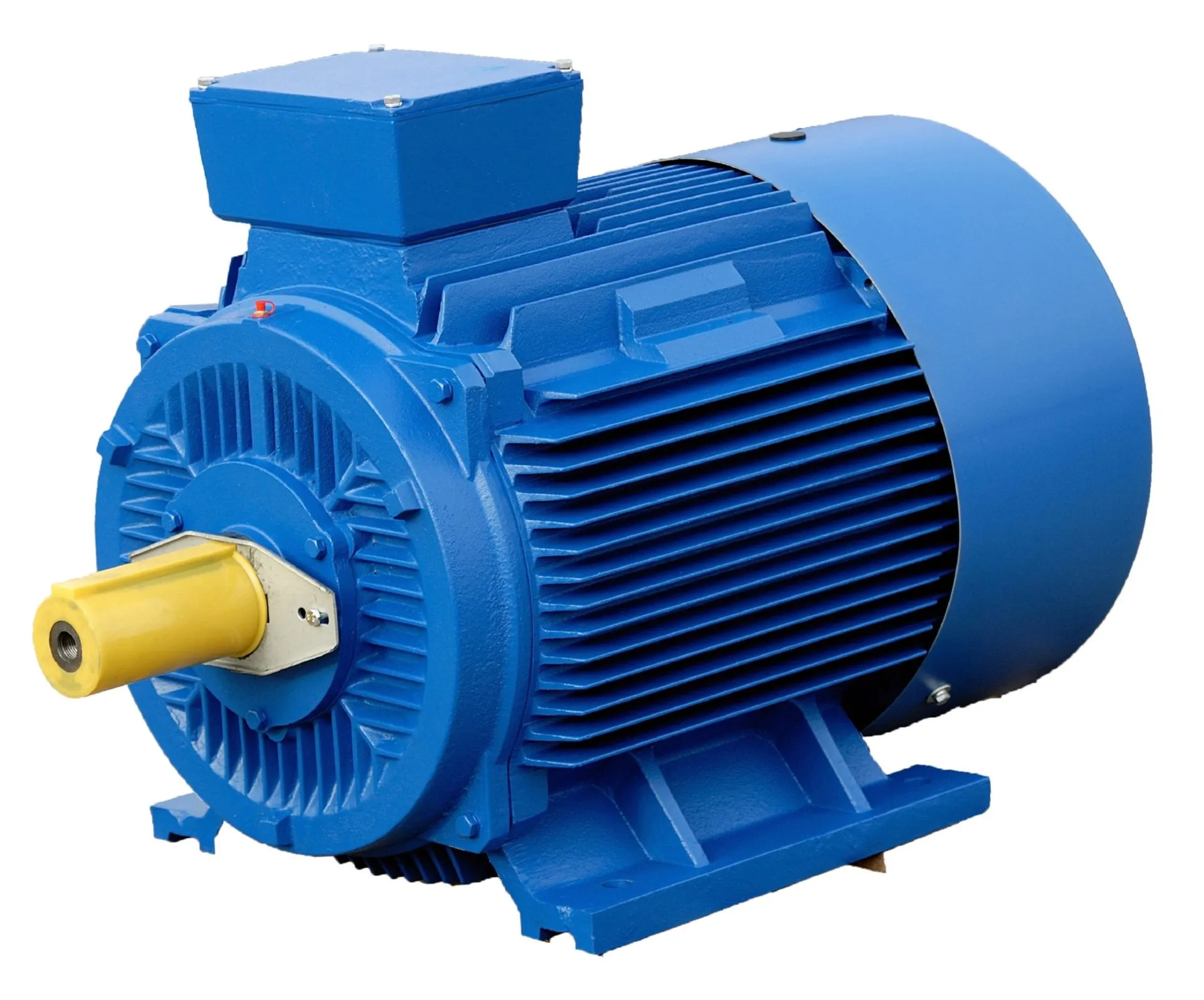

Электродвигатели – это устройства, преобразующие электрическую энергию в механическую. Они являются ключевым элементом множества механизмов и устройств, от промышленных станков и насосов до бытовой техники и электромобилей. Без них невозможно представить современную промышленность, транспорт, и даже нашу повседневную жизнь. От правильного выбора электродвигателя зависит эффективность и надежность работы всего механизма. В этой статье мы подробно рассмотрим различные типы электродвигателей, их устройство, принцип работы, области применения, а также критерии выбора, и немного затронем где можно приобрести электродвигатели.
Электродвигатели используются практически во всех сферах деятельности человека, где требуется привод вращательного или поступательного движения. Благодаря своей универсальности, эффективности и надежности, они вытеснили многие другие типы двигателей, такие как паровые машины и двигатели внутреннего сгорания, во многих областях применения.
Основные типы электродвигателей
Существует множество различных типов электродвигателей, каждый из которых имеет свои особенности, преимущества и недостатки. Основные типы электродвигателей можно классифицировать по принципу действия и типу используемого тока.
- Двигатели постоянного тока (ДПТ).
- Двигатели переменного тока (ДПТ).
- Синхронные двигатели.
- Асинхронные двигатели.
- Специальные типы двигателей (шаговые, серводвигатели).
Рассмотрим каждый из этих типов более подробно.
Двигатели постоянного тока (ДПТ): особенности и применение
Двигатели постоянного тока (ДПТ) – это электрические машины, которые преобразуют электрическую энергию постоянного тока в механическую энергию вращения. Они отличаются высокой точностью регулирования скорости и момента, что делает их незаменимыми во многих областях применения.
Основные элементы ДПТ:
- Статор (неподвижная часть) с полюсами, создающими магнитное поле.
- Якорь (вращающаяся часть) с обмоткой, на которую подается постоянный ток.
- Коллекторно-щеточный узел, обеспечивающий передачу тока на вращающийся якорь.
Принцип работы ДПТ основан на взаимодействии магнитного поля статора и тока, протекающего по обмотке якоря. Это взаимодействие создает силу, которая вращает якорь.
ДПТ широко используются в:
- Электроинструментах (дрели, шуруповерты).
- Электротранспорте (трамваи, троллейбусы).
- Промышленных станках и приводах с регулируемой скоростью.
- Автоматизированных системах управления.
Недостатком ДПТ является наличие коллекторно-щеточного узла, который требует периодического обслуживания и является источником искрения и радиопомех. Однако существуют и бесколлекторные ДПТ, которые лишены этих недостатков, но имеют более сложную конструкцию.
Двигатели переменного тока: синхронные и асинхронные
Двигатели переменного тока (ДПТ) – это электрические машины, которые преобразуют электрическую энергию переменного тока в механическую энергию вращения. Они являются наиболее распространенным типом электродвигателей благодаря своей простоте, надежности и высокой эффективности.
ДПТ подразделяются на два основных типа:
- Синхронные двигатели.
- Асинхронные двигатели.
Различие между ними заключается в принципе работы и соотношении скорости вращения ротора и частоты питающего тока.
Синхронные двигатели: точность и стабильность
Синхронные двигатели – это двигатели переменного тока, в которых скорость вращения ротора строго синхронизирована с частотой питающего тока. Это означает, что ротор вращается с той же скоростью, что и вращающееся магнитное поле статора.
Основные элементы синхронного двигателя:
- Статор с обмоткой, создающей вращающееся магнитное поле.
- Ротор с обмоткой возбуждения, питающейся постоянным током, или с постоянными магнитами.
Синхронные двигатели используются в:
- Генераторах электростанций.
- Электроприводах с постоянной скоростью вращения.
- Компрессорах и насосах большой мощности.
- Прецизионных приборах и механизмах, требующих высокой точности и стабильности скорости.
Синхронные двигатели обладают высокой эффективностью и могут работать с высоким коэффициентом мощности. Однако они требуют сложной системы управления и не могут работать при изменяющейся нагрузке без потери синхронизации.
Асинхронные двигатели: простота и надежность
Асинхронные двигатели – это наиболее распространенный тип двигателей переменного тока. В них скорость вращения ротора немного отстает от скорости вращения магнитного поля статора (отсюда и название «асинхронный»). Это отставание называется скольжением и необходимо для создания вращающего момента.
Основные элементы асинхронного двигателя:
- Статор с обмоткой, создающей вращающееся магнитное поле.
- Ротор, который может быть короткозамкнутым (беличья клетка) или с фазной обмоткой.
Асинхронные двигатели используются в:
- Промышленных приводах (насосы, вентиляторы, компрессоры).
- Бытовой технике (стиральные машины, холодильники, пылесосы).
- Электроинструментах (болгарки, пилы).
- Транспортных средствах (электромобили, электропоезда).
Асинхронные двигатели отличаются простотой конструкции, высокой надежностью, невысокой стоимостью и не требуют сложной системы управления. Однако они имеют более низкий коэффициент мощности, чем синхронные двигатели, и сложнее регулировать их скорость.
Специальные типы двигателей: шаговые и серводвигатели
Помимо основных типов электродвигателей, существуют специальные типы, предназначенные для решения специфических задач. К ним относятся шаговые и серводвигатели.
Шаговые двигатели: точное позиционирование
Шаговые двигатели – это электрические двигатели, которые поворачиваются на фиксированный угол (шаг) при подаче импульса управления. Это позволяет точно позиционировать ротор в определенном положении. Шаговые двигатели не вращаются непрерывно, а перемещаются дискретными шагами.
Шаговые двигатели используются в:
- Станках с ЧПУ (числовым программным управлением).
- Принтерах и сканерах.
- Робототехнике.
- Системах автоматизации и управления, требующих точного позиционирования.
Шаговые двигатели отличаются высокой точностью позиционирования, но имеют относительно низкую скорость и мощность.
Серводвигатели: управление с обратной связью
Серводвигатели – это двигатели с системой управления с обратной связью, которая позволяет точно контролировать положение, скорость и момент ротора. Они используются в системах, требующих высокой точности и быстродействия.
Серводвигатели используются в:
- Робототехнике.
- Системах автоматизации и управления.
- Станках с ЧПУ.
- Авиационной и космической технике.
Серводвигатели отличаются высокой точностью, скоростью и мощностью, но имеют более сложную конструкцию и требуют квалифицированной настройки.
Устройство и принцип работы электродвигателей
Независимо от типа, все электродвигатели имеют общие элементы и работают по схожему принципу. Понимание устройства и принципа работы электродвигателей необходимо для их правильной эксплуатации и обслуживания.
Основные элементы электродвигателя
Основные элементы электродвигателя:
- Статор: неподвижная часть двигателя, состоящая из корпуса и обмотки, создающей магнитное поле.
- Ротор: вращающаяся часть двигателя, состоящая из вала и обмотки или постоянных магнитов.
- Подшипники: обеспечивают вращение ротора с минимальным трением.
- Щетки (в ДПТ): обеспечивают передачу тока на вращающийся якорь.
- Система охлаждения: предотвращает перегрев двигателя.
Конструкция электродвигателя может варьироваться в зависимости от типа и назначения, но основные элементы остаются неизменными.
Принцип работы электродвигателя
Принцип работы электродвигателя основан на взаимодействии магнитного поля и тока. Когда ток проходит по обмотке, он создает магнитное поле. Это магнитное поле взаимодействует с магнитным полем, созданным статором или постоянными магнитами, и создает силу, которая вращает ротор.
В зависимости от типа двигателя, принцип работы может немного отличаться. Например, в асинхронном двигателе вращающееся магнитное поле статора индуцирует ток в обмотке ротора, который создает свое магнитное поле, взаимодействующее с полем статора. В синхронном двигателе ротор вращается синхронно с вращающимся магнитным полем статора благодаря взаимодействию постоянных магнитов или обмотки возбуждения ротора с полем статора.
Критерии выбора электродвигателя
Правильный выбор электродвигателя – это залог надежной и эффективной работы всего механизма. При выборе электродвигателя необходимо учитывать множество факторов, таких как мощность, скорость вращения, тип тока, условия эксплуатации и стоимость.
Мощность и скорость вращения
Мощность электродвигателя должна соответствовать потребляемой мощности приводимого механизма. Недостаточная мощность приведет к перегрузке двигателя и его преждевременному выходу из строя. Избыточная мощность приведет к неэффективному использованию электроэнергии и увеличению затрат.
Скорость вращения электродвигателя должна соответствовать требуемой скорости вращения приводимого механизма. В некоторых случаях можно использовать редукторы для изменения скорости вращения.
Тип тока и напряжение
Необходимо выбрать электродвигатель, соответствующий типу тока и напряжению сети. Двигатели постоянного тока используются в системах с постоянным током, а двигатели переменного тока – в системах с переменным током.
Напряжение электродвигателя должно соответствовать напряжению сети. Наиболее распространены двигатели на 220 В и 380 В.
Условия эксплуатации
Условия эксплуатации оказывают существенное влияние на выбор электродвигателя. Необходимо учитывать:
- Температуру окружающей среды.
- Влажность.
- Запыленность.
- Наличие вибраций и ударов.
- Степень защиты от воздействия окружающей среды (IP).
Для работы в тяжелых условиях эксплуатации необходимо выбирать двигатели с повышенной степенью защиты и устойчивостью к воздействию окружающей среды.
Стоимость и производитель
Стоимость электродвигателя – это важный фактор при выборе, но не следует экономить на качестве. Дешевые двигатели могут быть менее надежными и иметь более короткий срок службы.
При выборе производителя следует отдавать предпочтение известным и проверенным брендам, которые гарантируют качество и надежность своей продукции.
Обслуживание и ремонт электродвигателей
Правильное обслуживание и своевременный ремонт электродвигателей – это залог их долгой и надежной работы. Регулярное обслуживание позволяет выявить и устранить мелкие неисправности, предотвращая серьезные поломки.
Регулярное обслуживание
Регулярное обслуживание электродвигателей включает в себя:
- Осмотр двигателя на наличие повреждений.
- Очистку двигателя от пыли и грязи.
- Проверку состояния подшипников.
- Смазку подшипников.
- Проверку состояния щеток (в ДПТ).
- Проверку электрических соединений.
- Измерение сопротивления изоляции обмоток.
Регулярность обслуживания зависит от условий эксплуатации и типа двигателя.
Основные неисправности и их устранение
Основные неисправности электродвигателей:
- Перегрев двигателя.
- Повышенный шум и вибрация.
- Искрение щеток (в ДПТ).
- Повреждение обмоток.
- Выход из строя подшипников.
Устранение неисправностей требует квалифицированного подхода и использования специального оборудования. Ремонт электродвигателей следует доверять профессионалам.
Заключение
Электродвигатели играют важную роль в современной промышленности и повседневной жизни. Понимание принципов работы, типов и критериев выбора электродвигателей позволяет эффективно использовать их в различных областях применения. Правильное обслуживание и своевременный ремонт обеспечивают долгую и надежную работу электродвигателей, что способствует повышению эффективности производства и снижению затрат.
