В мире электромонтажа существует множество решений для обеспечения безопасности и долговечности проводки. Одним из наиболее популярных и универсальных является гофрокабель – кабель, заключенный в гофрированную трубу. Этот, казалось бы, простой элемент способен значительно повысить надежность электрической сети, защитив ее от механических повреждений, влаги и других неблагоприятных факторов. Сегодня мы разберем, почему гофрокабель завоевал такую популярность и какие нюансы следует учитывать при его использовании. Тем, кто ищет надежного поставщика, предлагаем ознакомиться с ассортиментом на сайте Оптовые продажи гофрокабеля, кабель в гофре, Автоматические выключатели АВВ, Щиты электрические ABB доступные цены.
При прокладке электропроводки, будь то в жилом доме, офисе или производственном помещении, безопасность всегда должна стоять на первом месте. Гофрокабель, благодаря своей конструкции, предоставляет дополнительный уровень защиты, снижая риск коротких замыканий, возгораний и других неприятностей. Но чтобы в полной мере воспользоваться его преимуществами, необходимо понимать, какие виды гофрокабеля существуют, как правильно выбрать подходящий вариант и как грамотно произвести монтаж.
Что такое гофрокабель и зачем он нужен?

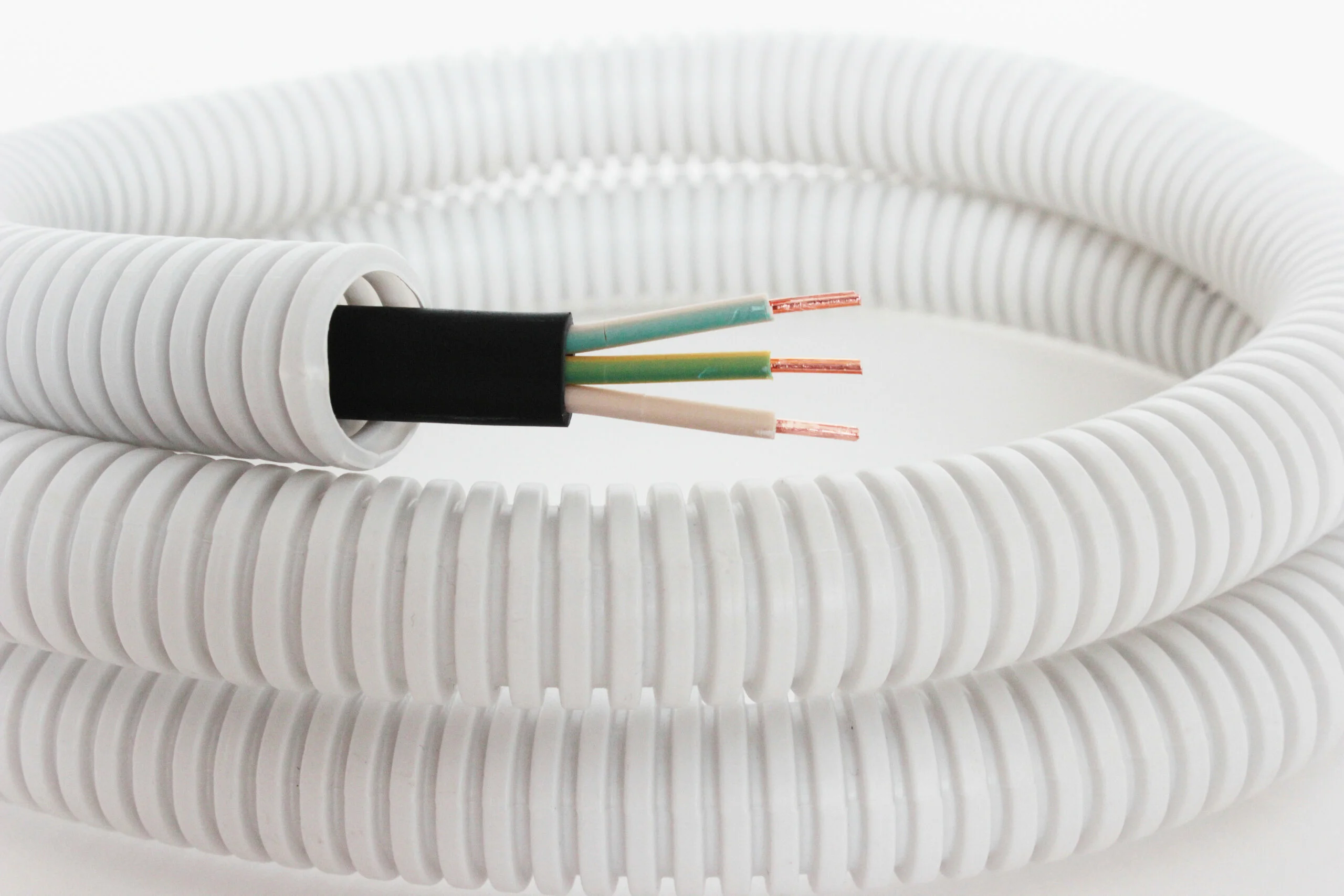

Гофрокабель – это, по сути, электрический кабель, помещенный в защитную гофрированную трубу, изготовленную из пластика (ПВХ, ПНД, полипропилен) или металла (сталь, нержавеющая сталь). Гофра выполняет роль своеобразного «экзоскелета», оберегающего кабель от внешних воздействий. Использование гофрокабеля регламентируется нормативными документами (ПУЭ, ГОСТ), особенно в случаях, когда проводка прокладывается в сложных условиях.
Основная задача гофрокабеля – защита кабеля от:
- Механических повреждений (удары, сдавливание, перегибы).
- Воздействия влаги и пыли.
- Химически агрессивных веществ.
- Возгорания (для гофрокабеля из негорючих материалов).
- Грызунов (в некоторых случаях).
Кроме того, гофрокабель упрощает процесс монтажа, позволяя прокладывать проводку в труднодоступных местах, например, под полом, в стенах или в подвесных потолках. Он также обеспечивает возможность замены кабеля без демонтажа всей конструкции.
Виды гофрокабеля: какой выбрать?
Выбор гофрокабеля зависит от условий эксплуатации и требований к электропроводке. Основные критерии выбора – материал гофры, диаметр и тип кабеля.
По материалу гофры
Материал гофры определяет устойчивость гофрокабеля к различным внешним факторам.
Наиболее распространены следующие варианты:
- ПВХ (поливинилхлорид): Самый распространенный и доступный вариант. Подходит для прокладки внутри помещений, где нет высоких температур и агрессивных сред. ПВХ-гофра может быть как горючей, так и самозатухающей (не распространяющей горение).
- ПНД (полиэтилен низкого давления): Более гибкий и морозостойкий, чем ПВХ. Подходит для наружной прокладки и в местах с низкими температурами.
- Полипропилен: Устойчив к воздействию химических веществ, но менее гибкий, чем ПВХ и ПНД.
- Металл (сталь, нержавеющая сталь): Обеспечивает максимальную защиту от механических повреждений, высоких температур, влаги и грызунов. Используется в промышленных условиях, на объектах с повышенными требованиями к пожарной безопасности и в местах, где возможны механические воздействия. Металлическая гофра может быть гибкой (гофрированный рукав) или жесткой (труба).
По наличию протяжки
Протяжка – это стальная проволока, проложенная внутри гофры, которая облегчает протягивание кабеля.
- С протяжкой: Удобен при монтаже, особенно при прокладке длинных участков проводки.
- Без протяжки: Требует использования специальных инструментов для протягивания кабеля.
По диаметру
Диаметр гофры должен соответствовать диаметру кабеля и обеспечивать достаточно места для его свободного перемещения внутри гофры. Рекомендуется выбирать гофру с небольшим запасом по диаметру.
При выборе, ориентируйтесь на следующие размеры:
- 16 мм
- 20 мм
- 25 мм
- 32 мм
- 40 мм
- 50 мм
По типу кабеля
В гофрокабеле могут использоваться различные типы кабелей, в зависимости от назначения электропроводки.
Примеры наиболее часто используемых типов кабеля:
- ВВГ: Силовой кабель с ПВХ-изоляцией и ПВХ-оболочкой.
- NYM: Силовой кабель с ПВХ-изоляцией и негорючей оболочкой.
- ПВС: Соединительный провод с ПВХ-изоляцией.
- UTP, FTP: Кабели витой пары для передачи данных.
- Коаксиальный кабель: Для передачи телевизионного сигнала.
При выборе типа кабеля необходимо учитывать его сечение, которое зависит от нагрузки на электропроводку.
Преимущества использования гофрокабеля
Использование гофрокабеля предоставляет ряд неоспоримых преимуществ, делающих его незаменимым элементом современной электропроводки.
- Защита от механических повреждений: Гофра надежно защищает кабель от ударов, сдавливания, перегибов и других механических воздействий, которые могут привести к повреждению изоляции и короткому замыканию.
- Защита от влаги и пыли: Гофра препятствует попаданию влаги и пыли на кабель, что особенно важно при прокладке проводки в сырых помещениях или на улице.
- Пожарная безопасность: Гофрокабель из негорючих материалов предотвращает распространение огня в случае короткого замыкания.
- Упрощение монтажа: Гофрокабель позволяет прокладывать проводку в труднодоступных местах, таких как под полом, в стенах или в подвесных потолках.
- Возможность замены кабеля: В случае необходимости замены кабеля, его можно легко извлечь из гофры без демонтажа всей конструкции.
- Эстетичный вид: Гофрокабель позволяет скрыть проводку и придать помещению более аккуратный и эстетичный вид.
Недостатки использования гофрокабеля
Несмотря на множество преимуществ, гофрокабель имеет и некоторые недостатки, которые следует учитывать при выборе и монтаже.
- Увеличение стоимости электропроводки: Использование гофрокабеля ведет к небольшому увеличению стоимости электропроводки по сравнению с прокладкой кабеля без гофры.
- Усложнение монтажа (в некоторых случаях): Монтаж гофрокабеля может потребовать больше времени и усилий, чем монтаж обычного кабеля, особенно при прокладке длинных участков проводки или в труднодоступных местах.
- Ограничение по температуре: Гофрокабель из ПВХ имеет определенные ограничения по температуре эксплуатации, что следует учитывать при выборе материала.
- Возможность повреждения гофры: Гофра может быть повреждена острыми предметами или при сильном механическом воздействии, поэтому необходимо проявлять осторожность при монтаже и эксплуатации.
Области применения гофрокабеля
Гофрокабель нашел широкое применение в различных областях, где требуется надежная защита электропроводки. Его универсальность и защитные свойства делают его востребованным в самых разных условиях.
- Жилые дома и квартиры: Для скрытой и открытой прокладки электропроводки в стенах, под полом, в подвесных потолках.
- Офисные помещения: Для организации электропроводки, компьютерных и телефонных сетей, обеспечивая порядок и безопасность.
- Производственные помещения: В условиях повышенной влажности, запыленности, вибрации и воздействия химически агрессивных веществ, где требуется особая защита кабеля.
- Объекты с повышенными требованиями к пожарной безопасности: В школах, больницах, торговых центрах и других общественных местах, где безопасность людей является приоритетом.
- Наружная прокладка: Для прокладки электропроводки по фасадам зданий, в земле (с использованием специальной гофры) и в кабельных каналах, обеспечивая защиту от атмосферных воздействий.
- Автомобильная промышленность: Для защиты электропроводки в автомобилях, где она подвергается вибрациям, перепадам температур и воздействию агрессивных сред.
Монтаж гофрокабеля: пошаговая инструкция
Монтаж гофрокабеля требует внимательности и соблюдения определенных правил. Правильный монтаж – залог долговечности и безопасности вашей электропроводки.
- Подготовка: Определите необходимую длину гофрокабеля, подготовьте инструменты (нож, кусачки, отвертка, плоскогубцы, строительный нож) и крепежные элементы (клипсы, скобы, хомуты).
- Протяжка кабеля: Если гофра без протяжки, используйте специальный инструмент для протягивания кабеля. Если гофра с протяжкой, прикрепите кабель к протяжке и аккуратно протяните его через гофру. Этот этап требует аккуратности, чтобы не повредить изоляцию кабеля.
- Крепление гофрокабеля: Закрепите гофрокабель на поверхности с помощью клипс, скоб или хомутов. Расстояние между крепежными элементами должно быть не более 50 см. Обеспечьте надежное крепление, чтобы избежать провисания и повреждения гофры.
- Подключение: Подключите кабель к розеткам, выключателям или другим электроустановочным изделиям. Убедитесь в правильности подключения и надежности контактов.
- Проверка: Проверьте работоспособность электропроводки с помощью тестера. Убедитесь в отсутствии коротких замыканий и правильной работе всех элементов.
При монтаже гофрокабеля необходимо учитывать следующие рекомендации:
- Не допускайте резких перегибов гофры, чтобы не повредить кабель внутри.
- Не прокладывайте гофрокабель в местах, где он может быть подвержен сильным механическим воздействиям.
- Используйте специальные соединительные элементы для соединения отрезков гофры, обеспечивая герметичность и защиту от влаги.
- Заземлите металлическую гофру для обеспечения электробезопасности.
Альтернативы гофрокабелю: что еще можно использовать?
Гофрокабель, безусловно, является отличным решением, но иногда могут потребоваться альтернативные варианты. Рассмотрим некоторые из них.
- Кабель-канал: Пластиковый короб, предназначенный для прокладки электропроводки внутри помещений. Обеспечивает защиту от механических повреждений и эстетичный вид, позволяя скрыть провода.
- Металлорукав: Гибкий металлический рукав, предназначенный для защиты электропроводки от механических повреждений, высоких температур и влаги. Часто используется в промышленных условиях, где требуется повышенная прочность и устойчивость к внешним воздействиям.
- Бронированный кабель: Кабель с металлической броней, предназначенный для прокладки в земле или в условиях повышенного риска механических повреждений. Обеспечивает максимальную защиту кабеля от внешних воздействий.
- Прокладка кабеля в трубах: Использование стальных или пластиковых труб для прокладки кабеля. Обеспечивает надежную защиту от механических повреждений и влаги, но требует более сложного монтажа.
Выбор альтернативы гофрокабелю должен основываться на конкретных условиях эксплуатации и требованиях к электропроводке. Учитывайте факторы, такие как влажность, температура, механические нагрузки и требования к пожарной безопасности.
Заключение
Гофрокабель – это надежное и универсальное решение для защиты электропроводки в самых разных условиях. Он обеспечивает защиту от механических повреждений, влаги, пыли и других неблагоприятных факторов, продлевая срок службы электросети и повышая ее безопасность. Правильный выбор типа гофрокабеля, грамотный монтаж и соблюдение рекомендаций по эксплуатации позволят вам в полной мере воспользоваться его преимуществами. Не стоит недооценивать важность защиты электропроводки – это инвестиция в вашу безопасность и комфорт. Помните, что от качества электропроводки зависит не только бесперебойная работа электроприборов, но и безопасность вашего дома или офиса. Поэтому, выбирая гофрокабель, отдавайте предпочтение проверенным производителям и доверяйте монтаж профессионалам.
