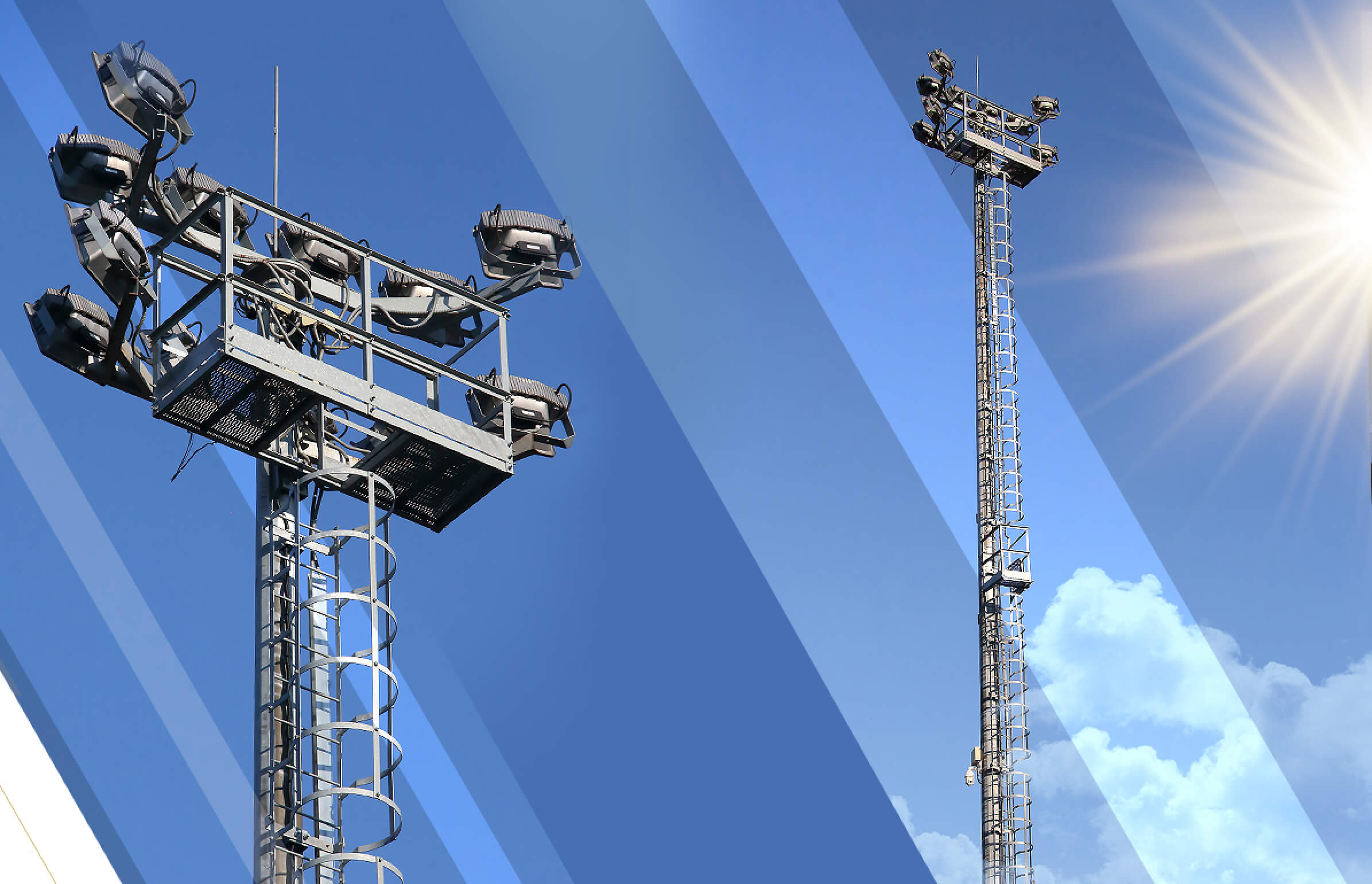

Высокомачтовые опоры являются неотъемлемой частью современной инфраструктуры, обеспечивая выполнение широкого спектра задач: от освещения больших территорий до размещения систем связи и молниезащиты. Их проектирование, производство и комплектация требуют глубоких знаний в области инжиниринга, применения передовых технологий и строгого соблюдения стандартов безопасности. Это сложный процесс, где каждая деталь имеет значение для обеспечения надежности и долговечности конструкций.
Инжиниринг высокомачтовых опор охватывает весь жизненный цикл продукта, начиная с момента концептуального проектирования и заканчивая монтажом и последующей эксплуатацией. Он включает в себя расчеты ветровых и снеговых нагрузок, учет сейсмической активности, выбор оптимальных материалов и методов изготовления, а также разработку систем обслуживания и безопасности. От качества этих работ напрямую зависит функциональность и безопасность объектов, на которых используются такие опоры.
Сегодня высокомачтовые комплексы активно применяются на стадионах, в аэропортах, морских портах, на промышленных объектах, а также для защиты от беспилотных летательных аппаратов. Каждая из этих сфер предъявляет свои уникальные требования к конструкциям, что делает процесс инжиниринга еще более сложным и ответственным. Например, мачты для аэропортов должны обеспечивать безопасность взлета и посадки самолетов в темное время суток, а опоры для морских портов — выдерживать суровые климатические условия и повышенную коррозионную нагрузку.
Компетентный подход к инжинирингу высокомачтовых опор позволяет не только создать надежные и функциональные решения, но и оптимизировать затраты на всех этапах проекта. Это достигается благодаря тщательному планированию, применению инновационных производственных мощностей и опыту специалистов, способных учесть все нюансы и предложить наиболее эффективные решения. Более подробную информацию о передовых решениях в области производства и комплектации высокомачтовых опор можно найти, перейдя по ссылке далее.
Типы высокомачтовых опор и их применение
Высокомачтовые опоры классифицируются по различным признакам, включая их конструкцию, назначение и способ обслуживания. Каждый тип разработан для решения специфических задач и обладает уникальными характеристиками, которые определяют область его применения.
Одним из наиболее распространенных типов являются мачты с мобильной короной (ВМО). Их ключевая особенность заключается в том, что осветительные приборы, антенны или другое оборудование размещаются на специальной короне, которая может опускаться и подниматься. Это значительно упрощает обслуживание, ремонт и замену оборудования, так как все работы проводятся на уровне земли, исключая необходимость использования высотной техники. Такие мачты широко используются для освещения больших открытых пространств, таких как стадионы, логистические центры, территории промышленных предприятий и аэропортов. Они обеспечивают высокую эффективность освещения и минимизируют эксплуатационные расходы за счет удобства обслуживания.
Противоположностью ВМО являются мачты со стационарной короной (ВМОН, МГФ). На таких мачтах оборудование фиксируется жестко, и для его обслуживания требуется подъем на высоту с помощью специализированной техники или альпинистского снаряжения. Несмотря на это, они позволяют устанавливать большее количество оборудования и часто используются там, где не требуется частое обслуживание, или где мобильная корона нецелесообразна по конструктивным или экономическим причинам. К ним относятся, например, осветительные мачты для стадионов с наклонными кассетами (по типу ВС), которые обеспечивают оптимальное распределение света.
Отдельно стоит выделить молниеотводы на базе мачт (типа ВГМ, ВГН, МОГКт). Эти конструкции не только обеспечивают освещение, но и выполняют функцию молниезащиты объектов. Они критически важны для промышленных предприятий, складов, автозаправочных станций и других сооружений, где требуется надежная защита от прямых ударов молнии. Молниеотводы могут быть как с мобильной, так и со стационарной короной, а также отдельностоящие и тросовые, в зависимости от требований проекта.
Мачты сотовой связи и ОДН (опоры двойного назначения) предназначены для установки телекоммуникационного оборудования. Они играют ключевую роль в обеспечении связи и передачи данных, особенно в условиях городской застройки или в труднодоступных регионах. Эти мачты могут быть как многогранными, так и решетчатыми, с учетом требований к нагрузкам и маскировке оборудования. Их проектирование учитывает специфику работы радиооборудования и необходимость обеспечения стабильного сигнала.
Специализированные прожекторные мачты (ПМС, Н) спроектированы для размещения мощных прожекторов, обеспечивающих высокоинтенсивное освещение больших территорий. Они используются на карьерах, в портах, на железнодорожных станциях и других объектах, где требуется максимально эффективное и равномерное освещение. Размеры и конструкция таких мачт варьируются в зависимости от требуемой высоты и количества устанавливаемых прожекторов.
Наконец, существуют высокомачтовые опоры с функцией защиты от БПЛА. Это относительно новое направление, которое активно развивается в свете современных вызовов. Такие мачты могут интегрировать системы обнаружения и подавления беспилотных летательных аппаратов, обеспечивая безопасность стратегически важных объектов.
Проектирование и расчеты
Проектирование высокомачтовых опор — это многоступенчатый процесс, требующий высокой квалификации инженеров и применения специализированного программного обеспечения. На этом этапе закладываются все ключевые параметры будущей конструкции, обеспечивающие ее надежность, безопасность и функциональность.
Основные расчеты и нагрузки
Основой любого проекта являются инженерные расчеты. Высокомачтовые опоры подвергаются значительным внешним нагрузкам, которые необходимо тщательно учитывать. К ним относятся:
- Ветровые нагрузки: Это один из наиболее критичных факторов. Чем выше опора, тем сильнее воздействие ветра. Расчеты учитывают скорость ветра в регионе установки, форму и площадь поверхности мачты, а также возможное обледенение, которое увеличивает парусность.
- Снеговые нагрузки: Актуальны для регионов с обильными снегопадами. Расчеты определяют массу снега, который может скапливаться на элементах конструкции, увеличивая вертикальную нагрузку.
- Сейсмические нагрузки: В районах с повышенной сейсмической активностью необходимо проводить расчеты на устойчивость конструкции к землетрясениям. Это требует особого подхода к фундаменту и узлам крепления.
- Нагрузки от оборудования: Вес осветительных приборов, антенн, камер видеонаблюдения, систем молниезащиты и других элементов, размещаемых на мачте, должен быть учтен при расчете несущей способности.
- Динамические нагрузки: Возникают от вибраций, создаваемых ветром, или при работе оборудования. Эти нагрузки могут вызывать резонанс и усталостное разрушение материалов, поэтому их анализ крайне важен.
Инженеры используют сложные математические модели и методы конечных элементов для точного расчета напряжений и деформаций в различных частях конструкции, обеспечивая запас прочности и долговечность.
Выбор материалов и конструктивных решений
Материалы для высокомачтовых опор выбираются с учетом их прочностных характеристик, устойчивости к коррозии, веса и стоимости. Наиболее распространенным материалом является сталь различных марок, которая проходит антикоррозионную обработку (горячее цинкование, покраска). Также применяются специальные сплавы для повышения долговечности в агрессивных средах.
Конструктивные решения включают выбор типа ствола опоры (многогранный, трубчатый, решетчатый), формы и размеров секций, а также методов их соединения (сварка, фланцевые соединения). Например, многогранные опоры отличаются эстетичностью и меньшей парусностью, в то время как решетчатые конструкции обеспечивают высокую прочность при относительно небольшом весе и хорошую аэродинамику.
При проектировании также учитывается возможность транспортировки секций мачты к месту установки, а также удобство монтажа и последующего обслуживания. Все эти факторы влияют на общую стоимость и сроки реализации проекта.
Проектирование систем освещения, связи и молниезащиты
Проектирование высокомачтовых опор не ограничивается только несущей металлоконструкцией. Важной частью является разработка систем, которые будут на ней размещаться. Это включает:
- Светотехнический расчет: Определение необходимого количества и типа светильников, их расположения и мощности для достижения требуемого уровня освещенности на объекте.
- Проектирование систем связи: Размещение антенн, передатчиков, ретрансляторов и другого телекоммуникационного оборудования с учетом зон покрытия и минимизации помех.
- Системы молниезащиты: Разработка эффективной системы отвода молнии, включающей молниеприемники, токоотводы и заземление, для защиты оборудования и персонала.
- Электротехнические элементы: Прокладка кабельных трасс, подключение оборудования, установка систем управления и контроля.
При этом учитываются стандарты безопасности, нормативы и пожелания заказчика, обеспечивая надежность и функциональность всей системы в целом.
Производственные мощности и технологии изготовления
Качество высокомачтовых опор напрямую зависит от уровня производственных мощностей и применяемых технологий. Современные предприятия используют высокоточное оборудование, что позволяет изготавливать надежные и долговечные конструкции.
Процесс изготовления начинается с раскроя листового металла. Для этого применяются линии плазменной резки, способные обрабатывать листы длиной до 12 200 мм и толщиной от 3 до 25 мм. Высокая точность раскроя является залогом правильной геометрии будущих секций опоры.
Следующий этап – гибка листового металла. Тандем прессов позволяет гнуть листы той же длины и толщины, формируя многогранные секции ствола мачты. Это требует высокой мощности оборудования и квалификации операторов для обеспечения требуемых углов и радиусов гибки.
Особое внимание уделяется сварке. Линии сварки, использующие индукционный подогрев, обеспечивают качественный продольный сварочный шов для стальных многогранных опор длиной до 12 м. Индукционный подогрев исключает термическое искривление свариваемых конструкций, что критически важно для сохранения их геометрической точности и прочностных характеристик.
Для изготовления точных деталей, таких как комплектующие для мобильных корон, лебедок, креплений, а также специализированные элементы (крепления видеокамер, оборудования связи, молниеприемников), используются лазерные линии. Они позволяют вырезать детали с высокой точностью из листов толщиной от 3 до 12 мм.
Кроме того, в производстве применяются профилегибы для профильной обработки деталей, что минимизирует объем сварочных работ и повышает общую эффективность производства. Парк оборудования также включает лентопилы, торцовочные и токарные станки, обеспечивая полный цикл производства металлоконструкций в замкнутом цикле.
Наличие крупного склада готовой продукции и комплектующих площадью 12 500 м² позволяет оперативно отгружать самые востребованные позиции. Постоянная складская программа и запасы электротехнической и светотехнической продукции гарантируют возможность комплектации отгрузки в кратчайшие сроки, до 3 рабочих дней, что особенно важно для проектов с ограниченными сроками.
Комплексный подход к производству высокомачтовых опор подразумевает не только использование современного оборудования, но и строгое соблюдение технологических процессов, контроль качества на каждом этапе и работу высококвалифицированного персонала. Такой подход обеспечивает надежность и долговечность конструкций, способных выдерживать значительные нагрузки и эксплуатироваться в различных климатических условиях.
Ключевые аспекты комплексного подхода
Комплексный подход к производству высокомачтовых опор является залогом успешной реализации проектов любой сложности. Он подразумевает тесное взаимодействие на всех этапах – от идеи до ввода в эксплуатацию, и учитывает множество факторов, влияющих на конечный результат.
Индивидуальный подход к каждому клиенту позволяет учесть все технические требования и особенности конкретного объекта. Это не просто изготовление по типовому проекту, а глубокая проработка решения, способного максимально эффективно выполнять поставленные задачи. Профессиональная команда специалистов работает над тем, чтобы обеспечить надежность и долговечность конструкции, а также оптимизировать затраты и сроки реализации.
Важным показателем эффективности является объем выпускаемой продукции и способность справляться с большим количеством проектов параллельно. Производство, выпускающее от 45 комплектов мачт в месяц и прорабатывающее более 20 крупных проектов одновременно, демонстрирует высокую производительность и опыт в управлении сложными задачами. Это также подтверждается производством от 150 тонн инженерных конструкций мачт для различных целей.
Работа на уровне EPC (Engineering, Procurement, Construction) означает, что все условия контракта находятся под контролем одной компании, что минимизирует риски и обеспечивает слаженность всех процессов. Такой подход позволяет масштабировать компетенции и увеличивать среднегодовое значение стоимости проекта на 50-70%, что говорит о глубокой экспертизе и возможности реализации комплексных и дорогостоящих решений.
Опыт реализации проектов, включая те, что связаны с экстремальными нагрузками, является бесценным. Например, опыт с мачтами, выдерживающими изгибающий момент до 500 тс*м с тросовой защитой от БПЛА по ГОЗ, или успешная эксплуатация более 60 комплектов высокомачтовых опор в угольном бассейне, где были зарегистрированы рекордные показатели ветряных порывов, подтверждает высочайшую надежность и прочность продукции. Все мачты и комплектующие успешно прошли «экзамен на прочность».
Главная компетенция компании заключается в возможности разработки всех разделов проектирования – от фундаментов до выбора оптимальной несущей металлоконструкции высокомачтовой опоры. Это включает подбор электротехнических элементов, проработку логистики в труднодоступные регионы, светотехнический расчет, выбор взрывозащитного оборудования. Такой подход позволяет оптимизировать проект не только с коммерческой стороны, но и сократить сроки его реализации.
Постоянное взаимодействие с заказчиком и опыт согласования проектов по всем возможным маршрутам в кратчайшие сроки также являются ключевыми элементами комплексного подхода. Это гарантирует, что все требования и пожелания клиента будут учтены, а проект будет выполнен в соответствии с необходимыми стандартами и сроками.
Примеры продукции и реализованных проектов
Для наглядности рассмотрим некоторые примеры продукции и проектов, иллюстрирующие разнообразие и сложность задач, решаемых в рамках инжиниринга высокомачтовых опор. Это позволяет оценить практическое применение различных типов мачт и их функционал.
Среди основных видов продукции выделяются:
- Мачты с мобильной короной типа ВМО: Применяются для освещения, установки осветительных приборов, а также другого оборудования, обеспечивая удобство обслуживания с земли.
- Мачты освещения со стационарной короной типа ВМОН: Позволяют устанавливать большее количество оборудования и имеют широкий выбор конфигураций.
- Молниеотводы на базе мачты с мобильной короной типа ВГМ: Используются для установки осветительных приборов и организации молниезащиты.
- Молниеотвод на базе мачты со стационарной короной типа ВГН: Аналогично, но со стационарным размещением оборудования.
- Высокомачтовая опора с наклонной кассетой по типу ВС: Используется для освещения стадионов, обеспечивая специфическое распределение света.
- Высокомачтовая опора с мобильной и стационарной короной по типу МГФ-СР: Применяются для установки осветительных приборов и дополнительного оборудования.
- Молниеотвод отдельностоящий и тросовый по типу МОГКт: Предназначен для организации молниезащиты различных сооружений, включая автозаправочные комплексы.
- Мачты сотовой связи/ОДН: Опоры специального назначения для установки телекоммуникационного оборудования.
- Осветительные мачты со стационарной короной МГФ: Предназначены для освещения больших пространств.
- Мачты с мобильной короной типа МГФ-М: Многоцелевые мачты с возможностью обслуживания оборудования с земли.
- Прожекторные мачты ПМС: Доступны в различных высотах: 18.4, 25.5, 30.5, 24.0, 29.3, 32.5 метра.
- Молниеотводы МС: Высоты: 26.2, 33.2, 31.7, 37.0, 40.2 метров.
- Прожекторные мачты Н: Высоты: 21, 28, 35 и 45 метров.
Примеры реализованных проектов
Реализованные проекты демонстрируют практическое применение высокомачтовых опор в различных условиях:
- Проект по СПГ Сланцы, г. Усть-Луга: Включал установку молниеотводов с функцией освещения на базе мачт с мобильной короной высотой 55 м. Это пример комплексного решения, сочетающего освещение и защиту.
- Угольный бассейн ТОО «Богатырь КОМИР»: Для этого объекта было спроектировано и произведено более 60 комплектов высокомачтовых опор с осветительными прожекторами. После установки конструкции успешно выдержали рекордные порывы ветра, что подтверждает их исключительную прочность и надежность.
Эти примеры подчеркивают способность инжиниринга высокомачтовых опор решать сложные технические задачи и обеспечивать высокую надежность конструкций даже в самых требовательных условиях эксплуатации.
Сравнительная таблица мачт освещения
Для более полного понимания различий между типами высокомачтовых опор, ниже представлена сравнительная таблица. Она поможет систематизировать информацию и сделать осознанный выбор в зависимости от специфики проекта и требований к конструкции.
| Параметр | Мачты с мобильной короной (ВМО) | Мачты со стационарной короной (ВМОН, МГФ) | Высокомачтовые опоры с наклонной кассетой (ВС) | Мачты сотовой связи/ОДН | Прожекторные мачты (ПМС, Н) |
|---|---|---|---|---|---|
| Основное назначение | Освещение больших территорий, размещение оборудования | Освещение больших территорий, размещение большого объема оборудования | Освещение стадионов и спортивных объектов | Размещение телекоммуникационного оборудования | Высокоинтенсивное освещение обширных площадей |
| Способ обслуживания оборудования | С земли (корона опускается) | С высоты (с помощью спецтехники/альпинистов) | С высоты | С высоты (в зависимости от типа) | С высоты |
| Особенности конструкции | Система опускания/подъема короны, обычно многогранный ствол | Жесткая фиксация оборудования, возможность размещения большего веса | Специфическая форма кассеты для направленного света | Учет аэродинамики антенн, возможность решетчатых конструкций | Рассчитаны на размещение большого количества прожекторов |
| Примеры применения | Аэропорты, логистические центры, промышленные объекты | Производственные площади, некоторые стадионы | Футбольные поля, крупные спортивные арены | Городская застройка, удаленные территории | Карьеры, порты, железнодорожные узлы |
| Сложность монтажа | Средняя | Средняя — Высокая | Высокая | Средняя — Высокая | Средняя — Высокая |
| Стоимость эксплуатации | Низкая (удобство обслуживания) | Высокая (требуется спецтехника) | Высокая | Средняя | Высокая |
Заключение
Инжиниринг высокомачтовых опор представляет собой многогранную и ответственную область, которая играет ключевую роль в обеспечении безопасности и функциональности современной инфраструктуры. От детального проектирования и использования передовых производственных технологий до комплексного подхода к реализации проектов – каждый этап имеет решающее значение для создания надежных и долговечных конструкций.
Мы рассмотрели различные типы высокомачтовых опор, их специфическое применение, а также важность точных расчетов и выбора материалов. Особое внимание было уделено производственным мощностям, которые позволяют изготавливать продукцию высочайшего качества, способную выдерживать экстремальные нагрузки и работать в самых суровых условиях.
Ключевым аспектом успеха в этой области является индивидуальный подход к каждому проекту, способность учитывать уникальные требования заказчика и предлагать оптимальные решения. Это включает не только техническую реализацию, но и оптимизацию логистики, сроков и стоимости, что достигается благодаря высокой квалификации специалистов и многолетнему опыту.
Высокомачтовые опоры продолжат развиваться, адаптируясь к новым технологиям и вызовам, таким как защита от БПЛА или интеграция с более сложными интеллектуальными системами. Это направление инжиниринга остается динамичным и постоянно совершенствующимся, обеспечивая нашу способность эффективно освещать, связывать и защищать объекты в любых масштабах.
