В сегодняшней статье я расскажу Вам про установку и подключение светодиодных точечных светильников в натяжной потолок.

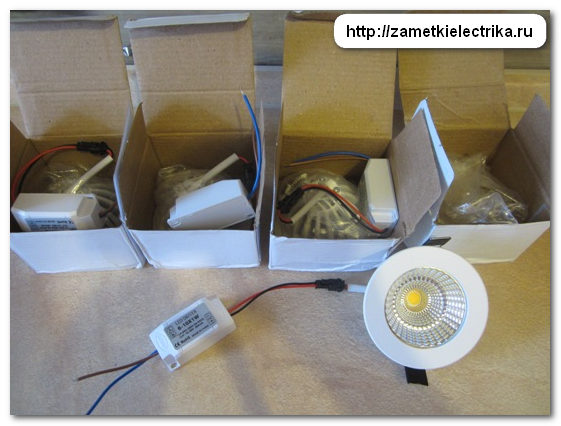

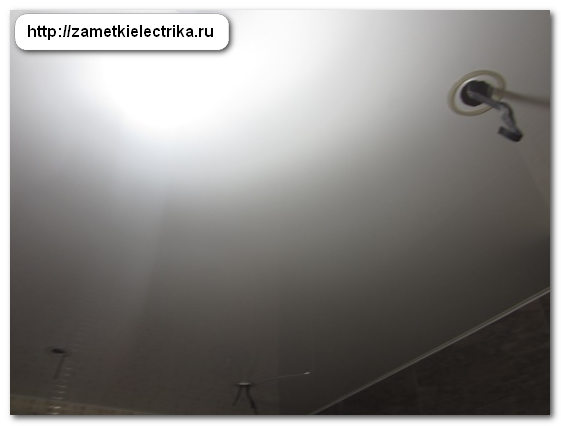

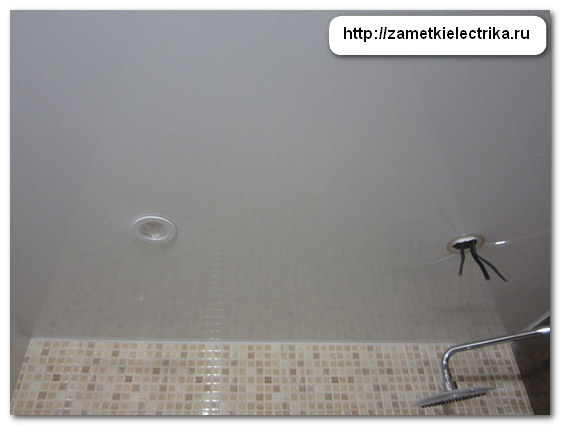

И вот настал тот день, когда встраиваемые светодиодные светильники были доставлены на объект.

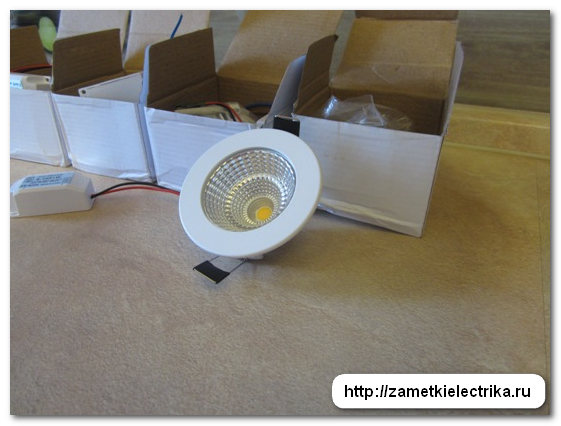

Светодиодный светильник состоит из алюминиевого корпуса, покрытого белой краской, на котором имеются две крепежные пружины для установки его в закладную платформу в натяжном потолке. Корпус одновременно является и радиатором, что позволяет гораздо лучше охлаждать светодиоды, но об этом я еще расскажу чуть ниже.

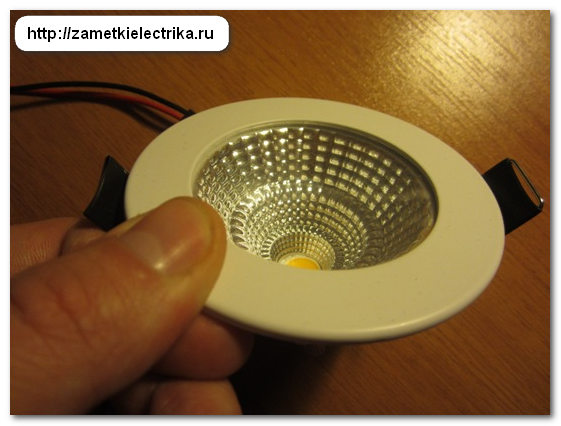

С виду светильники выглядят вполне качественно и достойно, хотя и были куплены на всем известном сайте Алиэкспресс. Стоимость четырех светильников составила около 2500 рублей.
Устройство светодиодного точечного светильника
Пробежимся по конструкции.
В одной из своих статей я уже подробно останавливался на . Можете перейти по ссылочке и ознакомиться.
Наш же светодиодный светильник состоит из аналогичных компонентов:
- защитное стекло
- рассеиватель
- плата со светодиодом
- алюминиевый радиатор (он же корпус) с крепежными лапками
- LED-драйвер (источник питания)

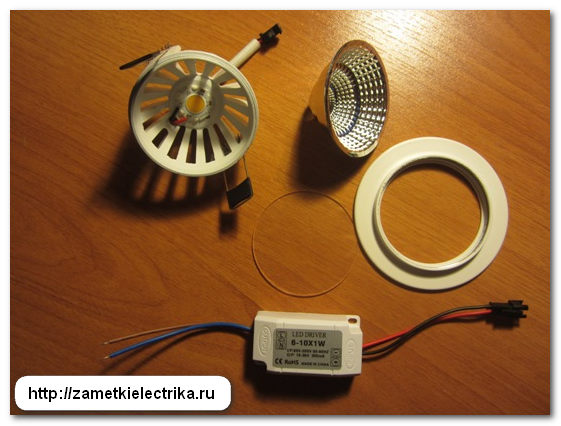

Разбирается светильник очень легко и просто, поэтому каждый компонент я покажу Вам более детально.

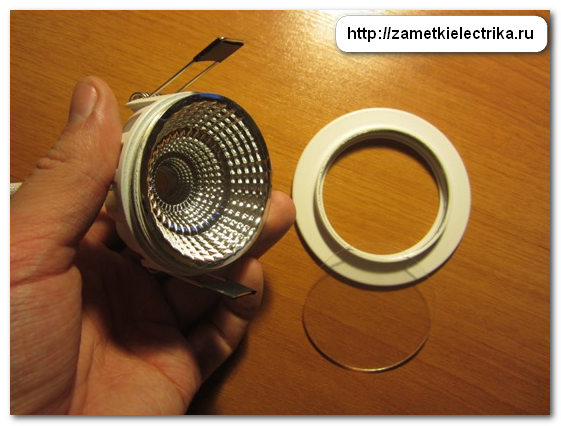

Чтобы разобрать светильник, необходимо открутить от радиатора верхнее основание с защитным стеклом.

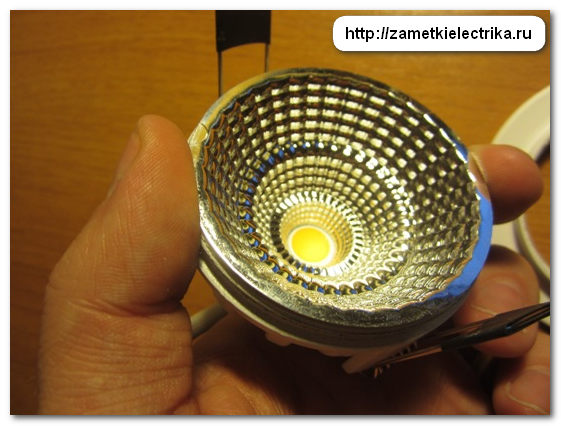

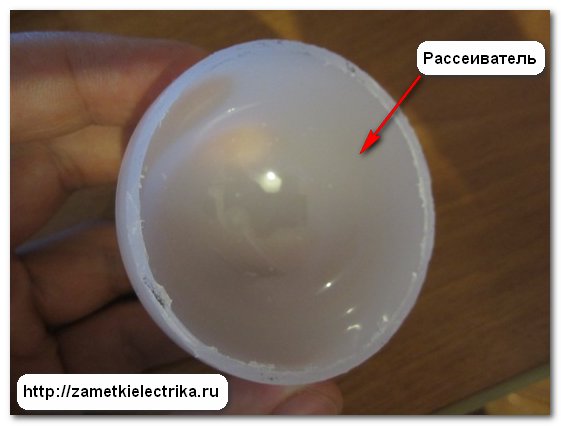

Теперь нам открылся доступ к пластиковому рассеивателю.

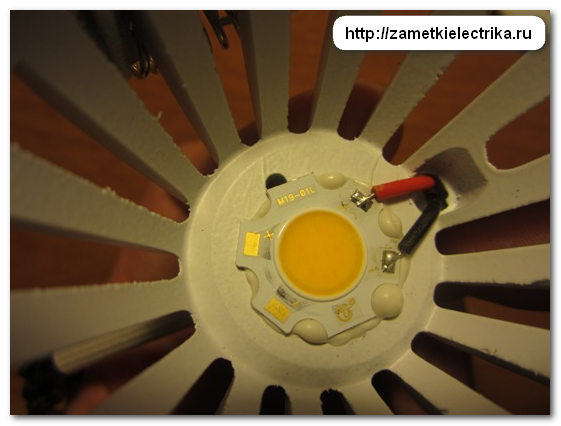

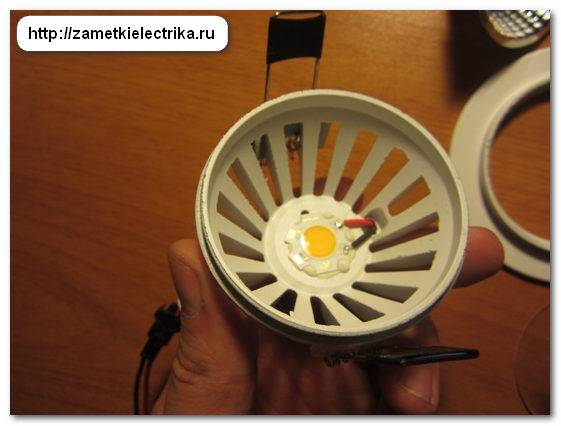

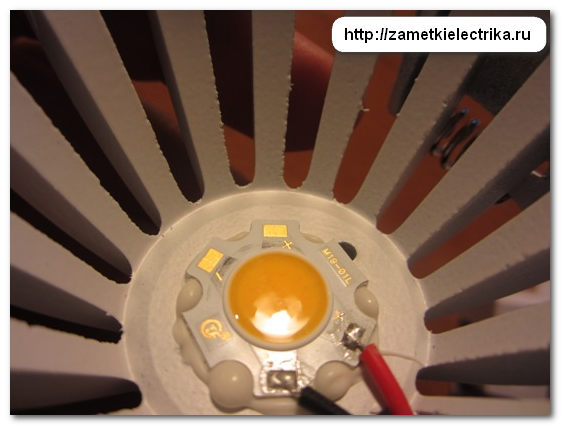

Убрав рассеиватель, открывается доступ к плате со светодиодом.
На первый взгляд в этом светильнике установлен всего лишь один светодиод. Но на самом деле это не так — это новая технология под названием «СОВ» (Chip-on-Board, что в переводе означает «чип на плате»), которая появилась уже после распространенных светодиодов SMD (Surface Mounting Device, что в переводе означает «устройство с креплением на поверхности»).

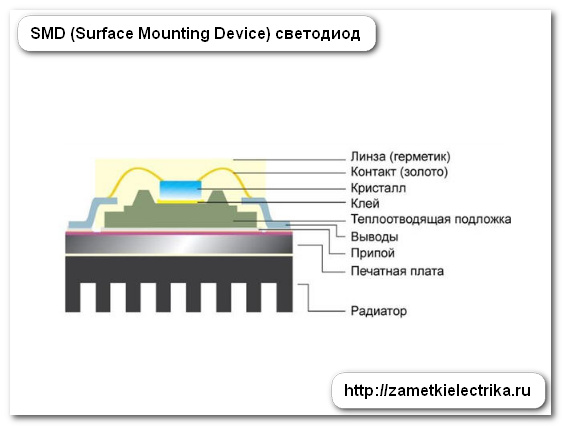

Кристалл SMD светодиода устанавливается на теплоотводящую керамическую подложку (в виде прямоугольника) с помощью специального клея. Проводники от кристалла соединяются с внешними выводами, которые в дальнейшем припаиваются к монтажной плате. Каждый кристалл сверху покрывается слоем люминофора. Вся эта конструкция находится в одном корпусе и называется SMD светодиодом.

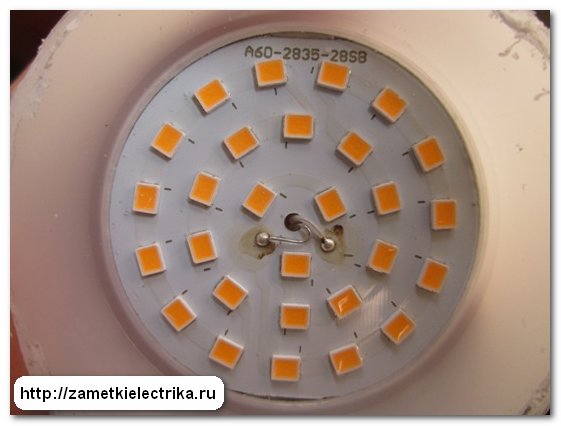

SMD светодиоды расположены друг от друга на некотором расстоянии, которое чуть больше размера самого корпуса светодиода.
Вот поэтому при работе у них заметны отдельные светящиеся точки.
Но равномерность распределения светового потока можно достичь путем применения, например, вот такого пластикового рассеивателя.

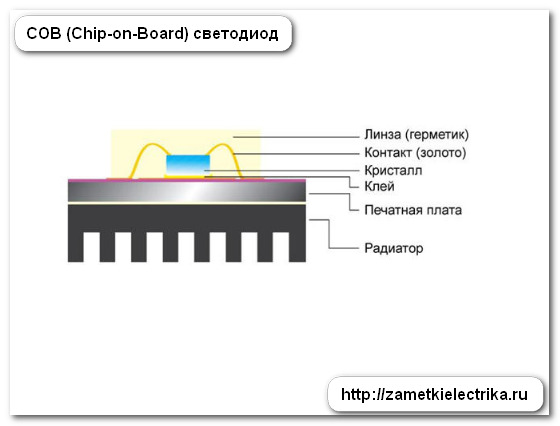

Суть технологии COB состоит в том, что на одной печатной плате (ее еще называют матрицей) размещается множество кристаллов без каких-либо теплоотводящих керамических подложек и корпусов. Кристаллы размещены прямо на печатной плате и расположены гораздо ближе друг к другу, нежели SMD светодиоды по отношению друг к другу. Все кристаллы соединяются между собой соответствующими проводниками, а затем вся эта плата сверху покрываются сплошным слоем люминофора.
Матрица с кристаллами (или COB-матрица) светит равномерно и в ней практически не заметны отдельные светящиеся точки. Таким образом, на выходе получается как бы один большой светодиод с равномерным световым потоком.
Как видите, между кристаллом и радиатором гораздо меньше слоев, нежели у SMD светодиода, а значит и гораздо лучше осуществляется отвод тепла.
В рассматриваемом светильнике COB-матрица установлена с помощью силиконовой пасты непосредственно на алюминиевый корпус, играющего роль радиатора, для наиболее эффективного отвода тепла от кристаллов.
О прочих достоинствах и недостатках SMD и COB светодиодов я сейчас рассказывать не буду — лучше оставим эту тему для отдельной статьи.
Сколько именно кристаллов разместил внутри матрицы производитель в рассматриваемом светильнике?! Здесь остается только догадываться. Если SMD светодиоды можно было хоть как-то отличить друг от друга, например, по размерам их сторон (3030, 3528, 5050, 5060, 5730 и т.п.), то с технологией COB такое не пройдет. У более крупных матриц еще указывают размер (mil), общую мощность и суммарный световой поток, а вот у мелких матриц (как в моем примере) таких параметров можно и не найти.
Если вдруг выйдет из строя COB-матрица рассматриваемого светильника, то мне лишь придется подобрать ей замену именно по параметрам его питающего LED драйвера (RoHS 6-10х1W), выходной ток которого составляет 300 (мА), а выходное напряжение 18-36 (В).
Радует то, что светильник является вполне ремонтопригодным и в случае выхода из строя СОВ-матрицы ее можно достаточно быстро заменить, естественно, подобрав для замены аналогичную по параметрам матрицу.

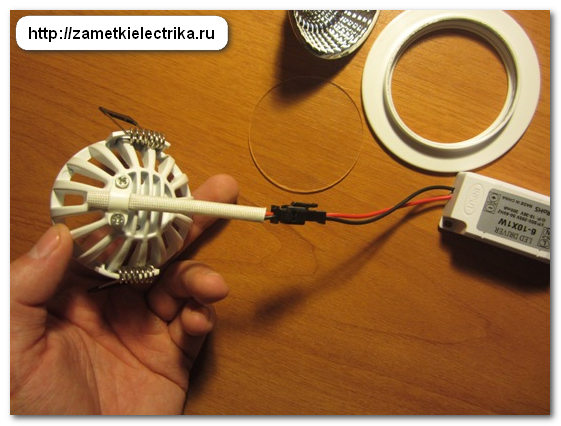

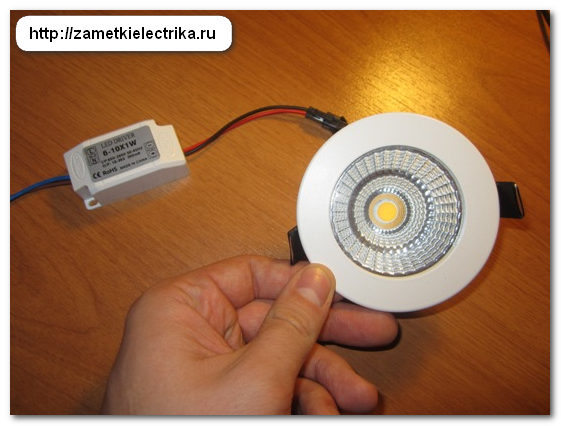

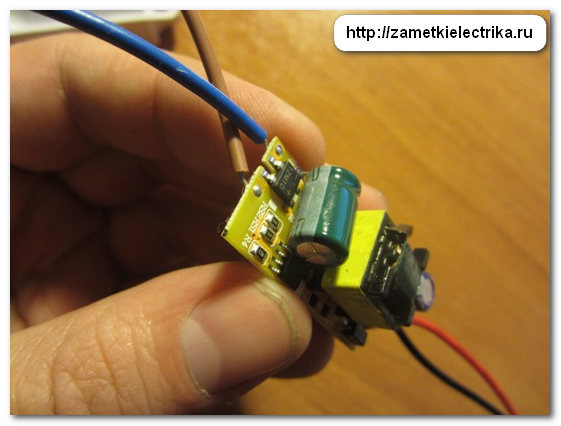

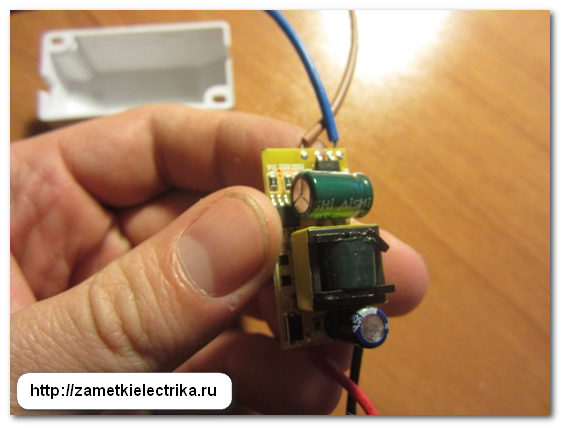

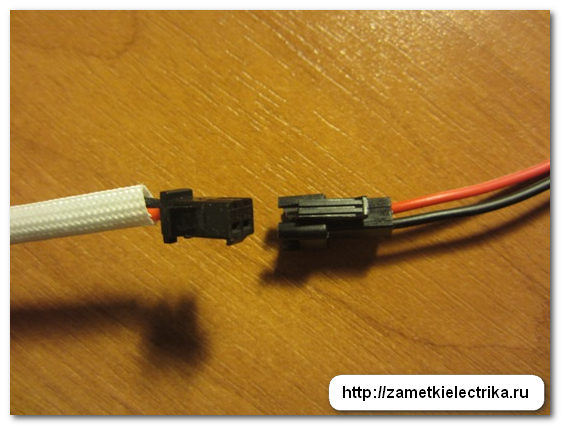

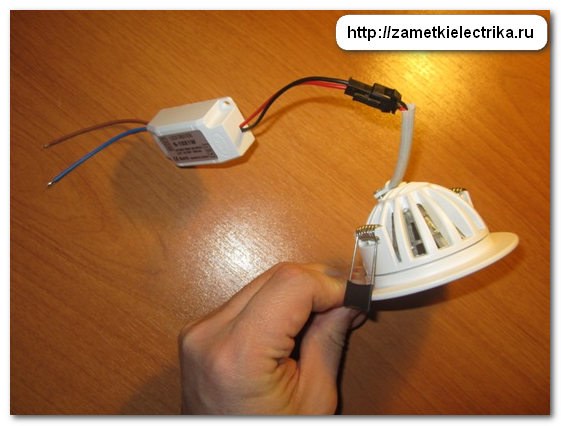

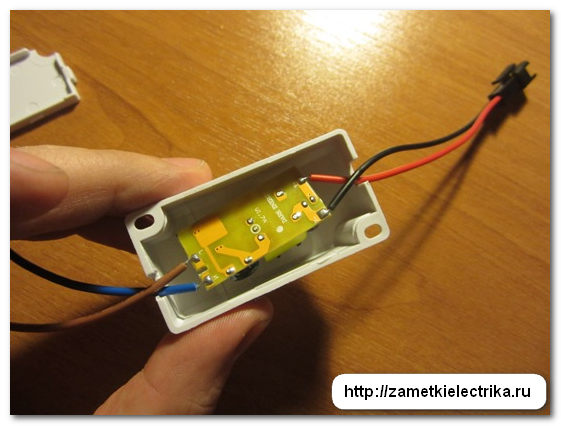

LED драйвер вынесен за пределы корпуса светильника и соединяется с ним с помощью разъема. Это очень удобно и значительно облегчает замену в случае выхода его из строя — ничего не нужно отпаивать и откручивать, необходимо лишь отщелкнуть разъем и заменить драйвер. Лично я считаю это преимуществом, т.к. в некоторых светильниках, чтобы добраться до драйвера, нужно вовсе распилить и разломать корпус.
Технические характеристики светодиодного светильника
Вот мы плавно и перешли к техническим характеристикам светодиодного светильника:
- напряжение питания 85-265 (В)
- мощность 9 (Вт)
- выходное напряжение 18-36 (В)
- выходной ток драйвера 300 (мА)
- световой поток находится в пределах 630-900 (Лм)
- индекс цветопередачи Ra>80
- возможность диммирования — нет (хотя у производителя имеются в продаже точно такие же светодиодные светильники, но с поддержкой диммирования)
- коэффициент пульсации 1%
- теплый свет — 3000-3500 (К)
- срок службы более 50 тыс. часов
- температура эксплуатации от -30°С до +50°С
- гарантия 3 года

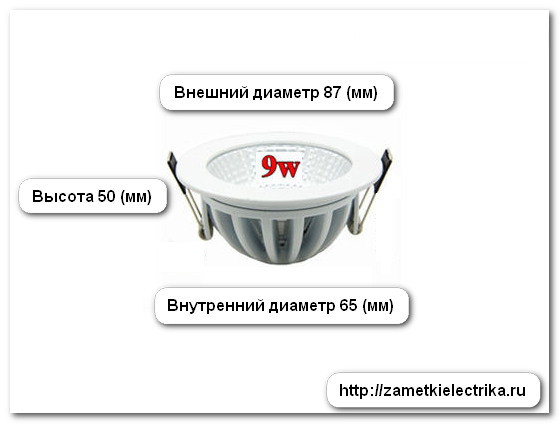

Габаритные размеры светильника (выбраны с учетом установки его в закладные платформы со внутренним диаметром 65 мм):
В настоящее время у меня нет прибора для измерения светового потока и коэффициента пульсации, который я использовал в своем . Поэтому эти замеры в этот раз я делать не буду.

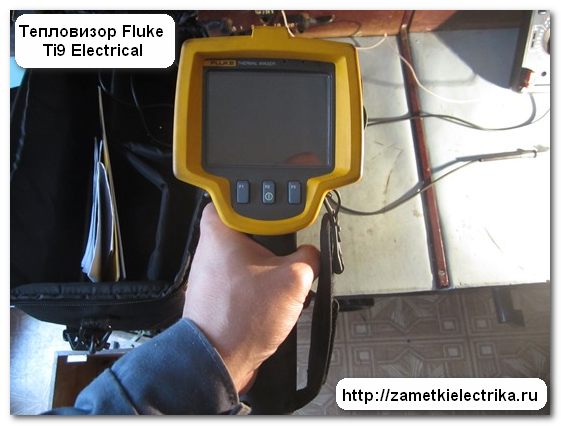

Также не лишним было бы зафиксировать и температуру нагрева с помощью тепловизора, но пока что он задерживается с поверки. Чуть позже я добавлю сюда изображения с температурой их нагрева.
Так что пока приходится довольствоваться малым и оценить, например, индекс цветопередачи светильника, и только лишь зрительным восприятием.

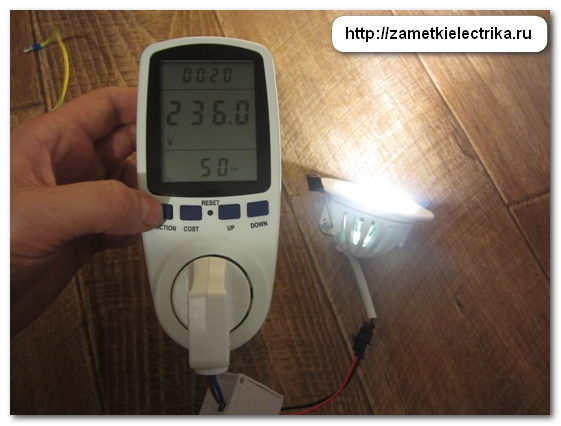

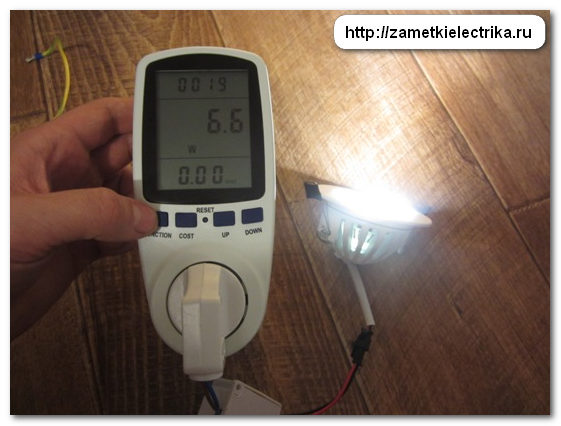

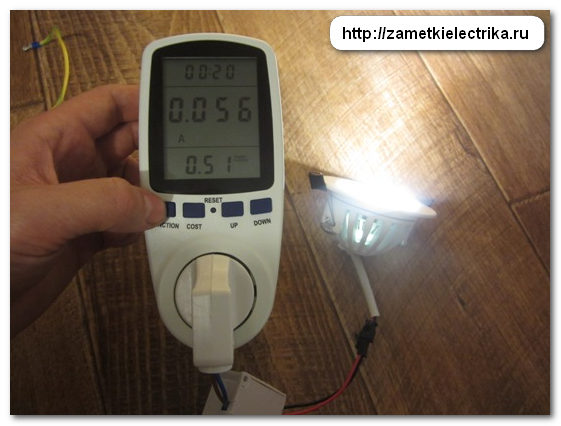

Потребляемая мощность светодиодного светильника меньше, чем заявлено производителем. По показаниям ваттметра, потребляемая мощность составляет всего 6,6-6,7 (Вт) вместо 9 (Вт) заявленных.
При этом коэффициент мощности (косинус) светильника составляет 0,51, а потребляемый ток 0,056 (А).
Зная напряжение в сети, можно проверить прибор и рассчитать активную потребляемую мощность светильника с помощью известной формулы:
Р = U·I·cosφ = 236·0,056·0,51 = 6,74 (Вт)
Как видите, разницы между показаниями ваттметра и расчетом практически нет.
Подключение светодиодных светильников
Схема подключения светодиодного светильника очень простая. Нужно всего лишь подать переменное напряжение питания 220 (В) на светодиодный драйвер. Для чего у него имеется два вывода с :
- коричневый провод (вход АС In) — фаза (L)
- синий провод (вход АС In) — ноль (N)
Даже, если вдруг Вы перепутаете фазу с нулем, то он от этого не сгорит, т.к. на входе схемы драйвера установлен выпрямительный мост.
Выходные провода обозначаются следующим образом:
- красный провод (выход DC Out) — «+» (плюс)
- черный провод (выход DC Out) — «-» (минус)

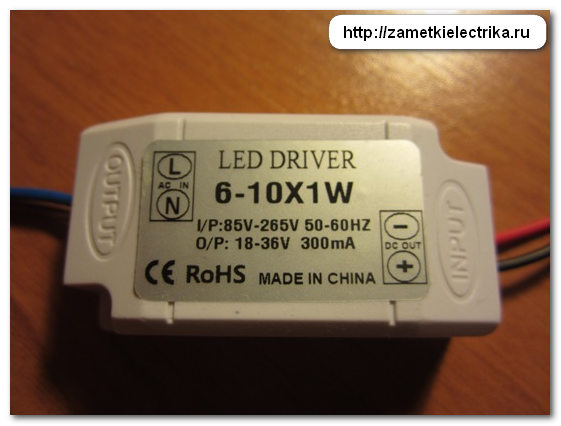

Обратите внимание, что на корпусе драйвера наклейку с информацией наклеили наоборот, поэтому если смотреть на маркировку корпуса, то можно перепутать выводы входного и выходного напряжения. Но на самом деле ошибиться здесь трудно, т.к. выходные провода подключены через разъем, о котором я упоминал чуть выше по тексту.

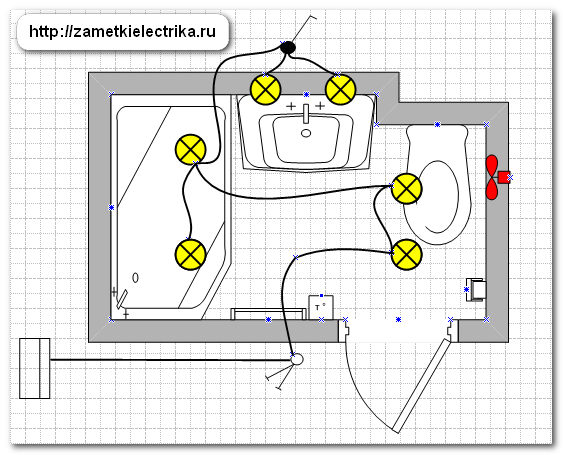

Все четыре потолочных светильника будут подключаться между собой шлейфом.

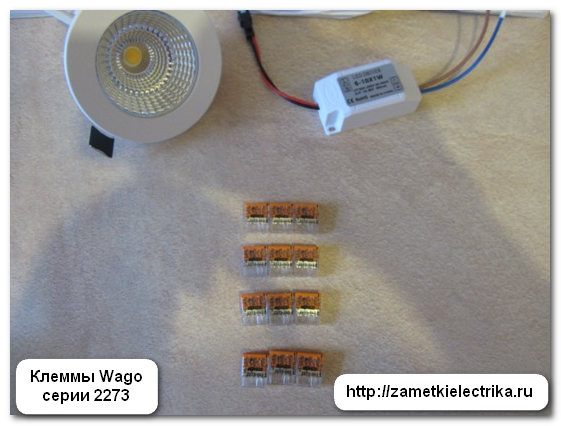

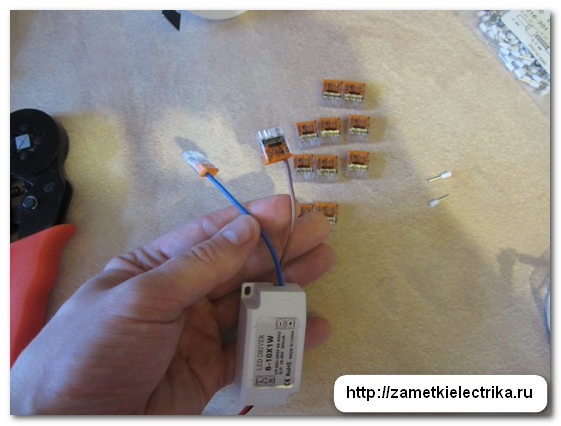

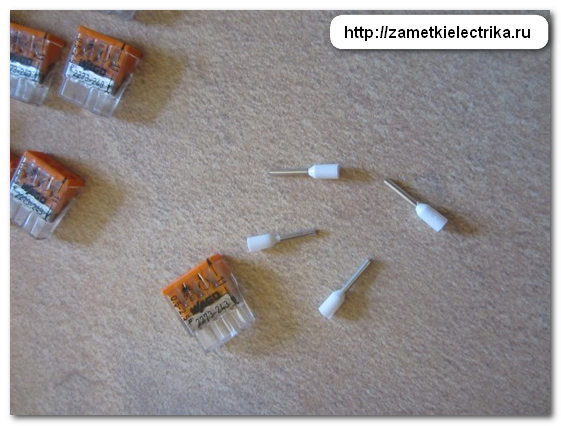

Подключение светильников я буду осуществлять с помощью клемм Wago серии 2273-243. Хотя предпочтительнее все же .

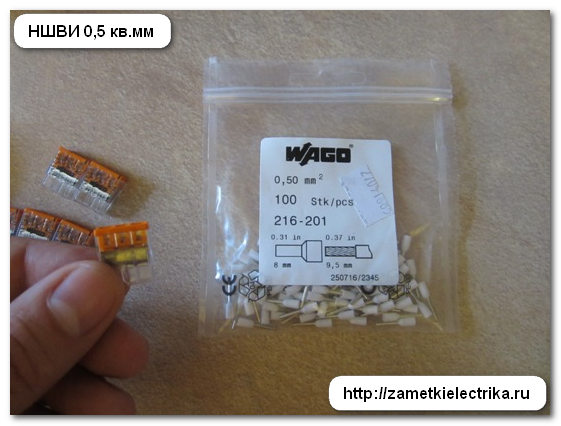

У драйвера питающие провода выполнены гибким проводом, а значит для подключения в клеммы Ваго их необходимо залудить или обжать втулочными наконечниками НШВИ соответствующего сечения.

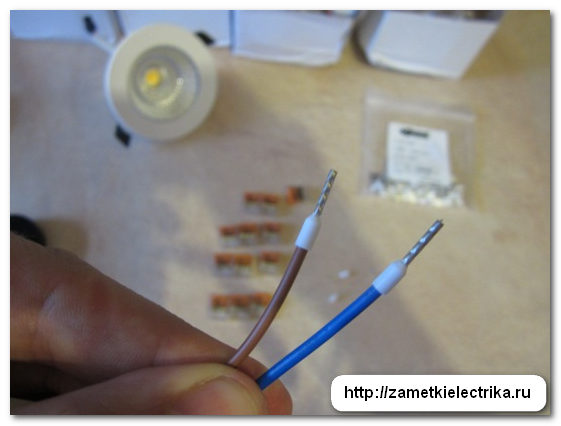

Для обжима втулочных наконечников типа НШВИ я пользуюсь пресс-клещами ПКВк-6 от КВТ.
Вот получившийся результат.
Затем каждый провод подключим в соответствующие клеммы.

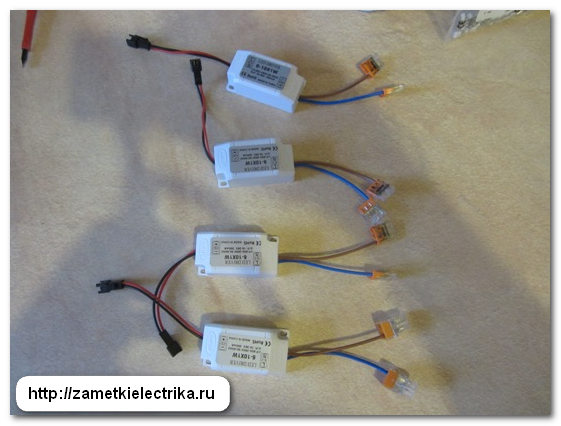

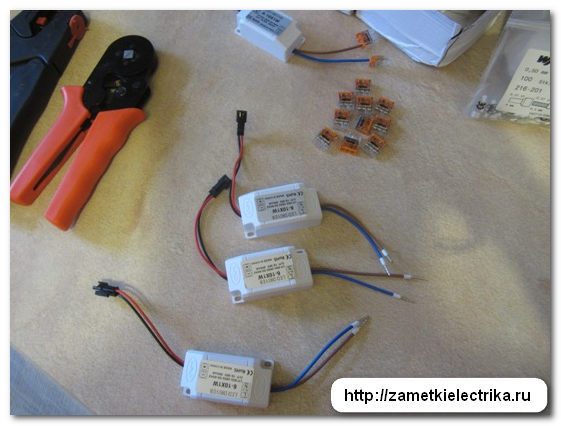

Аналогичным образом я подготовлю выводы драйвера и остальных светильников.

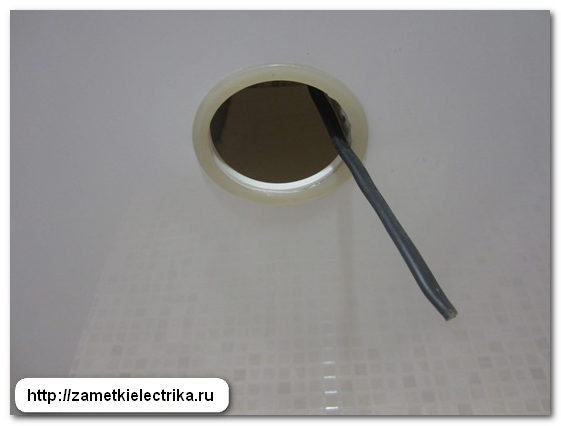

А теперь перейдем к подготовке кабелей для подключения точечных светильников.

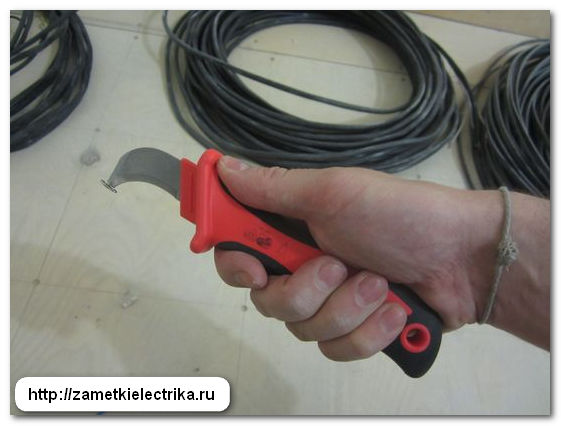

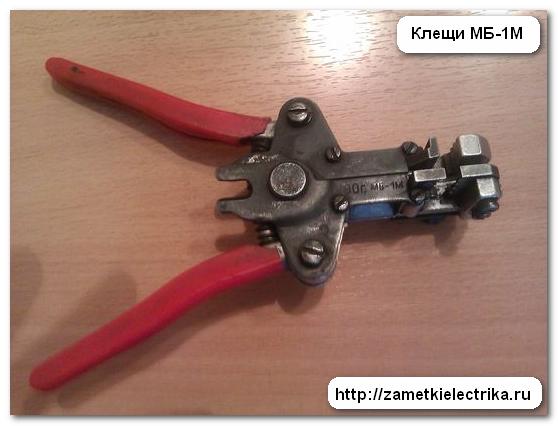

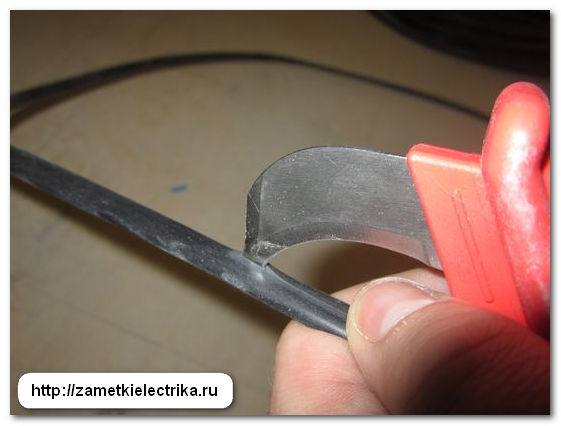

Для снятия внешней оболочки с плоского кабеля ВВГнг (3х1,5) я воспользуюсь .

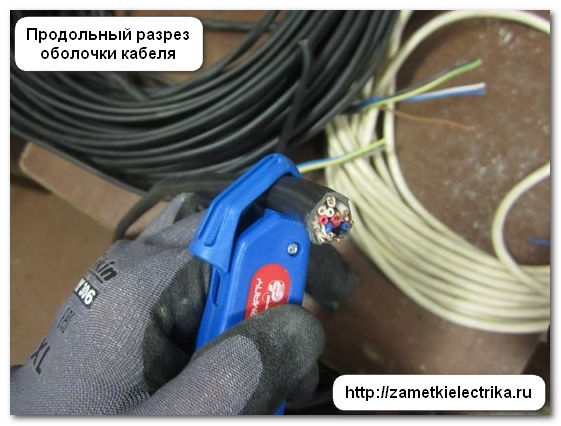

Если кабели имеют круглый диаметр, то обычно я . Если кому интересно, то переходите по указанным ссылочкам и знакомьтесь с ножами более подробнее.

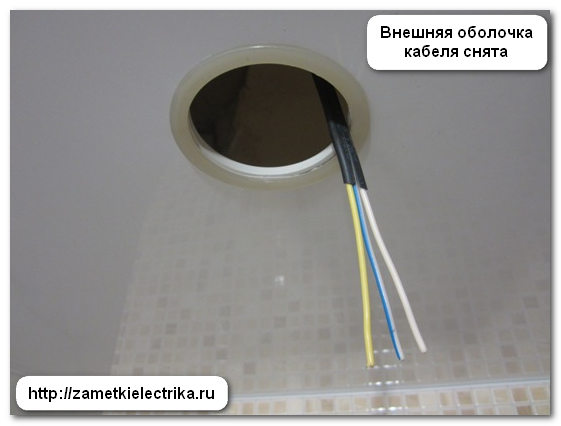

Внешняя оболочка кабеля снята.

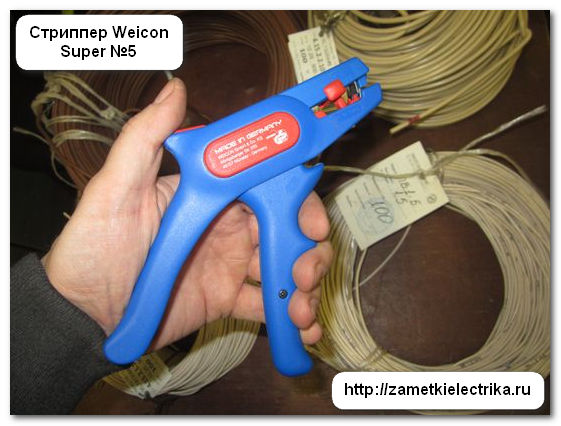

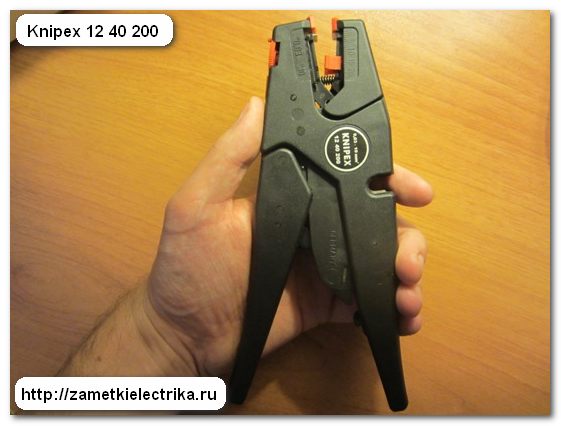

Для снятия изоляции с жил кабеля я воспользуюсь .
Помимо этих клещей у меня есть еще много подобных инструментов, например, стриппер Weicon Super №5, старенькие, но надежные отечественные клещи МБ-1М и другие.

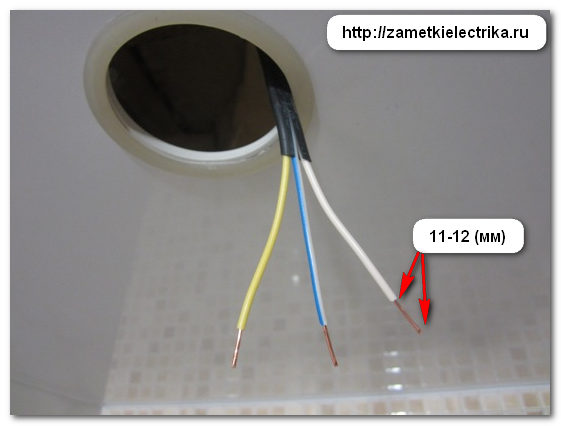

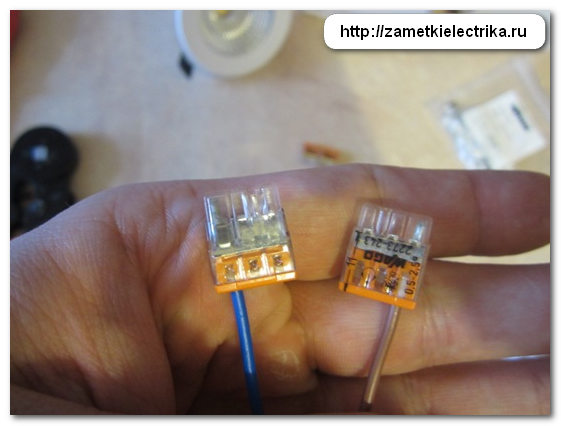

Для подключения жил кабеля в клеммы Ваго 2273 их необходимо зачистить на длину порядка 11-12 (мм). Выставляю на клещах это значение и снимаю изоляцию.

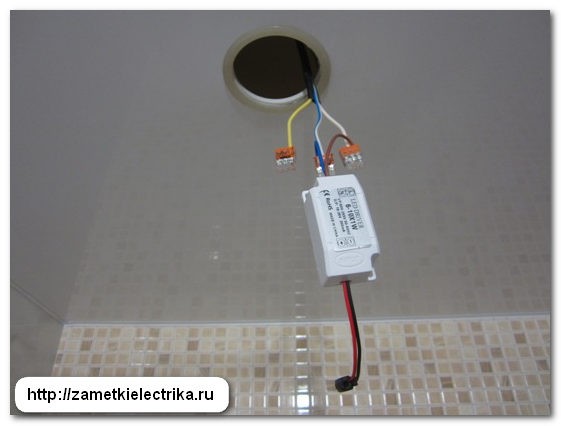

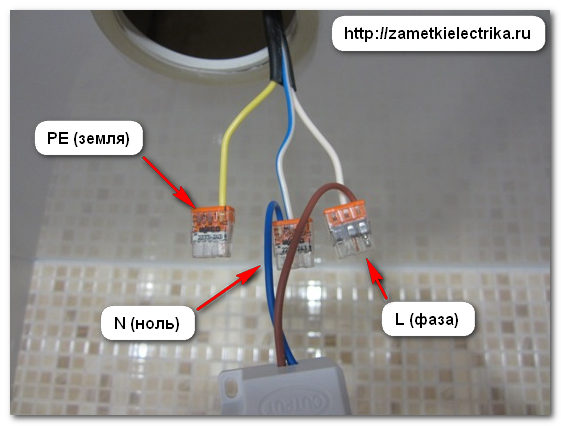

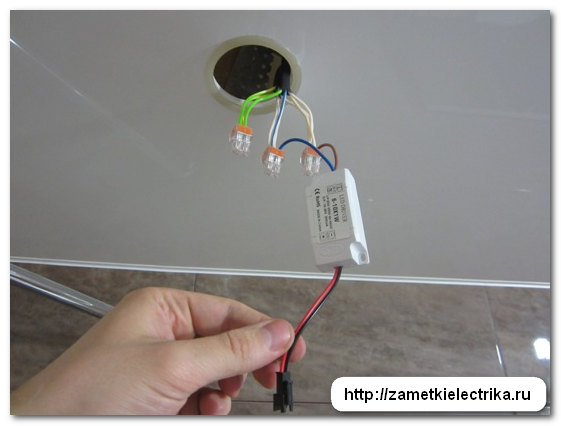

А теперь подключаю на клеммы Ваго питающий кабель соответствующим образом.
Схема подключения светодиодного светильника.

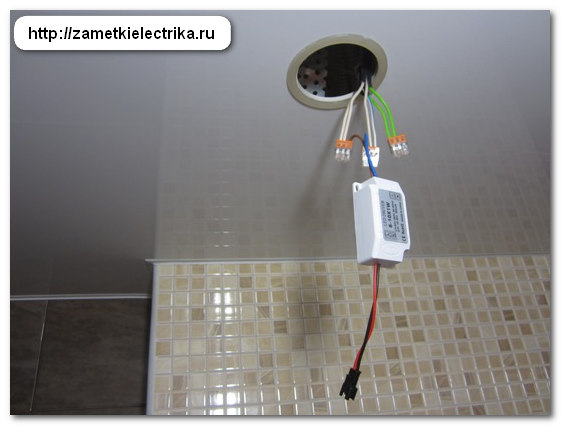

Кстати, очень удобно то, что во время подключения драйвер можно отсоединить от светильника, который только бы утяжелял всю конструкцию.

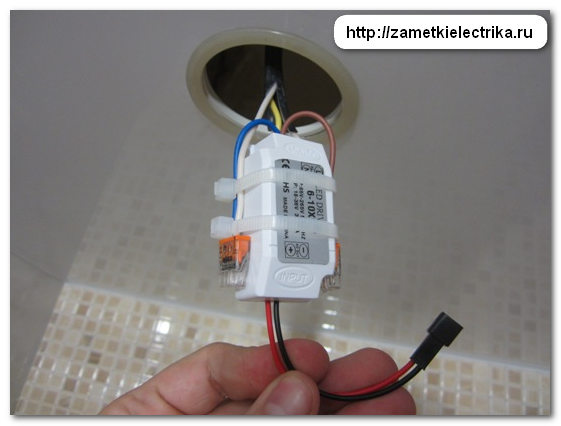

Чтобы драйвер не висел на одних тонких проводах, я закрепил его корпус с жилами питающего кабеля с помощью стяжек-хомутов.

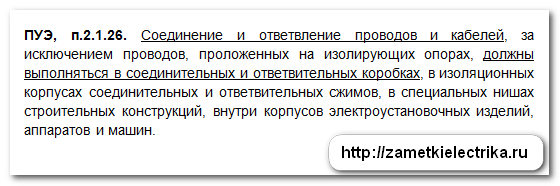

Единственный момент, который мне не нравится, так это то, что клеммы Ваго висят в воздухе, хотя в ПУЭ (п.2.1.26) есть требование о том, что все соединения необходимо выполнять только в распределительных коробках.
Таким образом, идеально бы у каждого светильника установить распределительную коробку, а уже в ней сделать все необходимые соединения. Поэтому задаю Вам встречный вопрос!
Как Вы выполняете подобного рода соединения?!
Только заранее прошу не предлагать способ установки распределительных коробок над каждым светильником на базовом потолке. В любом случае доступ к такой коробке будет ограничен и добраться до нее без снятия натяжного потолка будет не возможно. А все соединения должны быть доступны для осмотра и ремонта в любое время дня и ночи.

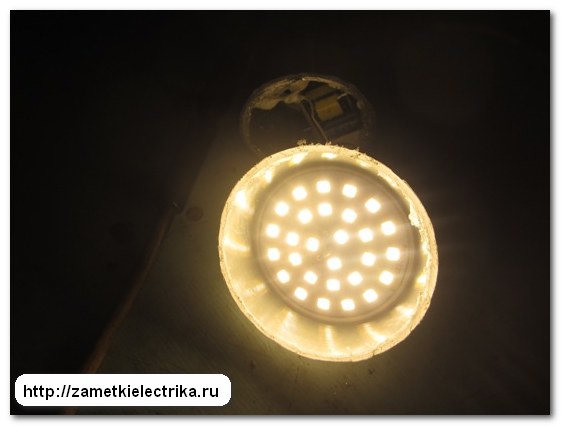

Приложу несколько фотографий подключения других точечных светильников. Как видите, все аналогично.
Установка светильника в натяжной потолок

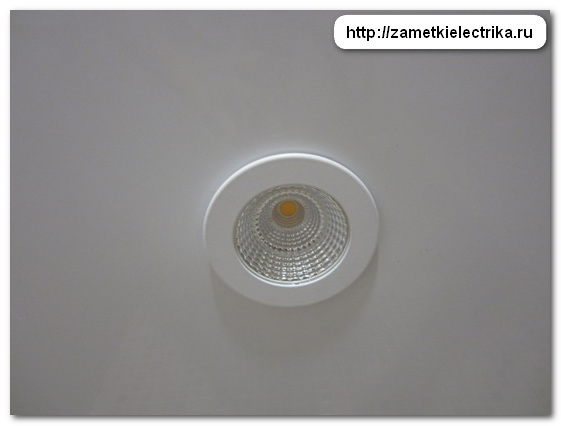

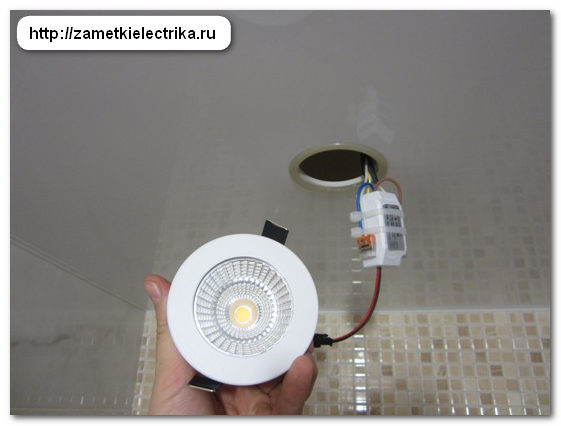

После подключения светильника необходимо отогнуть крепежные пружинки и установить его в посадочное отверстие.
При этом его пружинки разгибаются и прочно удерживают светильник в закладной платформе.
Светильник можно беспроблематично снять, потянув его обратно. Т.е. у Вас всегда будет доступ непосредственно к самому светильнику, драйверу и к месту соединения проводов.

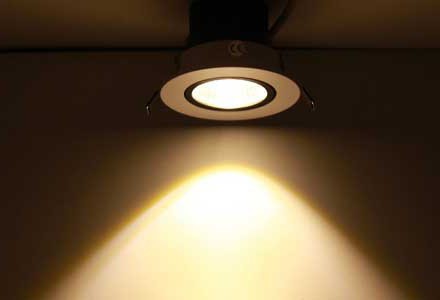

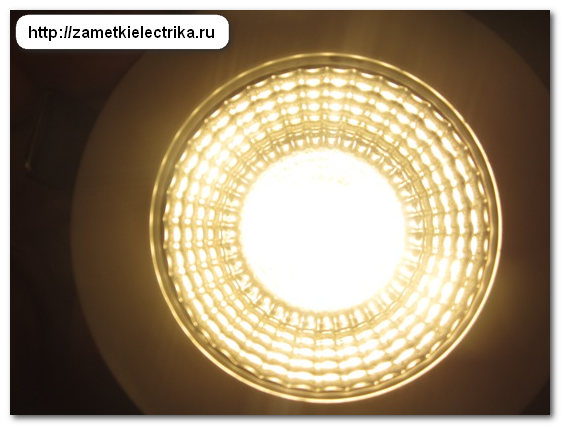

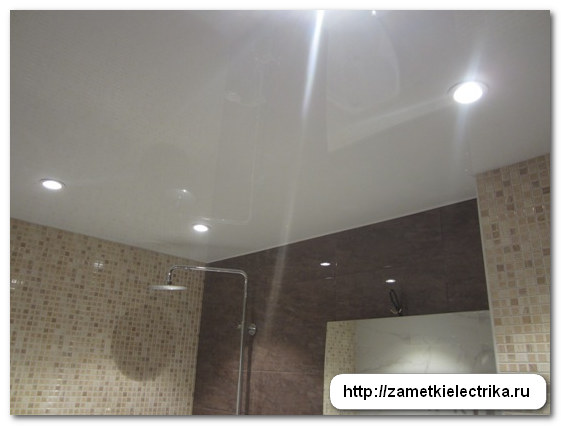

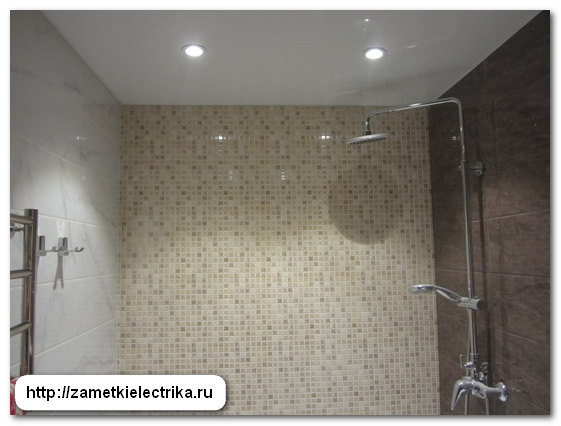

Ну а теперь осталось проверить подключенные светильники и оценить яркость их свечения.
Не смотря на то, что мощность светильников занижена, в ванной комнате стало достаточно светло и ярко. Осталось еще установить и подключить два светильника на настенном зеркале, но сейчас на этом я останавливаться не буду.
Помимо представленных точечных светодиодных светильников можно заказать аналогичные светильники других габаритных размеров и мощностей от 5 (Вт) до 15 (Вт), а также с различной цветовой температурой (теплый или белый свет) и возможностью диммирования.
Для наглядности прикладываю видео по материалам данной статьи, приятного просмотра:
P.S. На этом пожалуй и все, что я хотел Вам рассказать про подключение и установку светильников в натяжной потолок. Всем спасибо за внимание. До новых встреч.
Встроенный, навесной или накладной светодиодные светильники все чаще применяются для освещения не только жилых домов, но и офисов благодаря их долговечности и экономичности. Правильность освещения становится важней затрат на него, поскольку от этого зависит производительность труда работника в офисе или на предприятии.

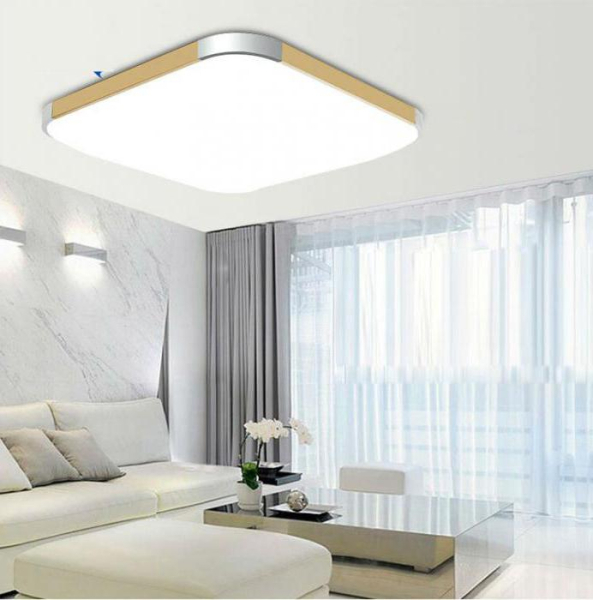

Одним из наиболее востребованных видов источников света является накладной светодиодный. Его основные преимущества следующие:
- простота монтажа;
- возможность установки на поверхность из любого материала (гипсокартон, полотно, бетон);
- экономия межпотолочного пространства;
- отсутствие перегрева материала подвесных потолков;
- корпус часто служит украшением интерьера.
Светодиодные светильники для дома потолочные накладные бывают точечными, растровыми, типа люстр или плафоньеров.
Особенности светодиодных ламп
Долговечность светодиодов самая высокая из всех типов источников света. При этом потребляется минимальная электроэнергия, а световой поток довольно мощный и без мерцания. Для светодиодных ламп характерна направленность светового потока, хотя при необходимости можно установить рассеиватели. При этом несколько снижается КПД.
Корпус каждого типа лампы разрабатывается индивидуально, поскольку необходимо учитывать много нюансов. При этом изготовители стараются увеличить надежность прибора и улучшить качество освещения. В большинстве вариантов применяются накладные круглые. Они дешевле в изготовлении и подходят для помещений любой планировки.
Популярны другие простые геометрические формы. Потолочный светильник накладной квадратный светодиодный раньше применялся большей частью в общественных зданиях. Сейчас его охотно устанавливают и в загородных домах или квартирах. Простые по форме модели прежде всего привлекают приемлемыми ценами и возможностью применения во многих интерьерах.
Стоимость светодиодных светильников
На светильник светодиодный потолочный накладной, цена значительно выше, чем у других типов ламп. Поэтому приобретать следует изделия проверенных производителей. Цена зависит от мощности, поскольку количество светодиодов увеличивается. Так, лампа компании ASD Group на 3,5 Вт стоит 72 руб, а на 24 Вт — 473 руб. Также необходимо платить за расширение функциональности. Например, диммируемый светодиодный светильник фирмы Hazard на 32 Вт стоит 2345 руб.
Преимуществом является возможность выбора источника освещения из множества вариантов по цене и характеристикам. Достаточно приличный по качеству светильник светодиодный потолочный накладной 600х600 на 36 Вт компании «Армстронг» можно купить за 1490 руб.
Примите во внимание, что слишком дешевые изделия могут оказаться подделкой. Они в большинстве случаев не соответствуют заявленным показателям.

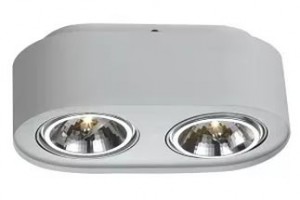

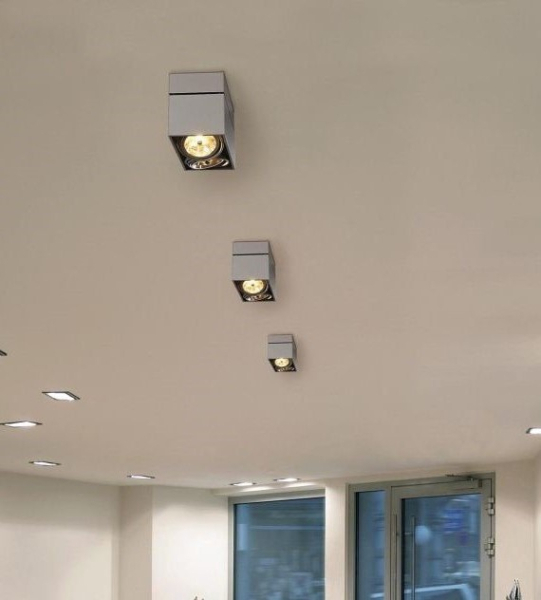

Точечные светильники
Можно подобрать подходящие модели для любого помещения: гостиной, спальни, кухни, ванной комнаты. Но по сравнению с другими типами ламп, чаще всего предпочитают устанавливать Потолочные накладные модели занимают небольшое пространство и не «съедают» лишний объем помещения.
Их устанавливают по несколько штук рядом или равномерно распределяют по всей комнате, что делает интерьер элегантным.
Модели светодиодных ламп изготавливаются как одиночными, так и в виде наборов. Плафоны выполняются с возможностью поворота, что позволяет регулировать направленность света. При этом часто делают так, что регулируется положение каждой лампочки.
Для поддержания общего стиля интерьера существует большой выбор отделочных материалов для изготовления точечных светильников: пластик, металл, стекло, хрусталь и др.
Преимущества точечных светильников:
- компактность;
- легкость монтажа своими руками;
- большой выбор среди декоративных изделий;
- возможность создания зон освещения, создание световых и цветовых акцентов.

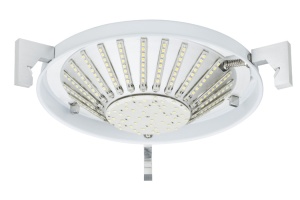

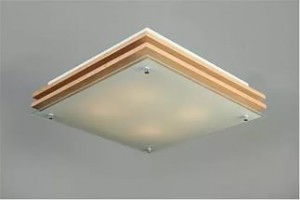

Накладные люстры
Потолочные светильники популярней настенных и напольных благодаря тому, что ими можно создать более равномерное и правильное освещение. Потолочный вариант применяется преимущественно в качестве основного освещения практически во всех помещениях. Но для жилых чаще отдают предпочтение накладной люстре в связи со следующими достоинствами:
- Большое разнообразие дизайнерского исполнения с одной и несколькими лампами.
- Простота монтажа с помощью нескольких дюбелей или саморезов. Многие модели снабжаются специальными крепежными конструкциями.
- Применение в любых помещениях с низкими потолками, поскольку классическую люстру можно повесить не во всех квартирах.
- Возможность выбора из всех категорий цен.
Накладные люстры со светодиодами применяются на натяжных потолках. Они мало выделяют тепла и очень красивы. Особенно отличаются модели из хрусталя, которые со светодиодными источниками света создают декоративный эффект.
Люстру всегда располагают в центре. По периметру помещения к ней добавляется подсветка. Когда выбираются светильники светодиодные потолочные, накладные круглые являются классическим вариантом, не бросающимся в глаза и легко подбирающимся под любой интерьер. Они подходят под пространство любой формы, а в простом исполнении без изысков используются в торговых центрах, офисах и общественных помещениях.

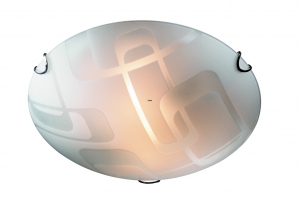

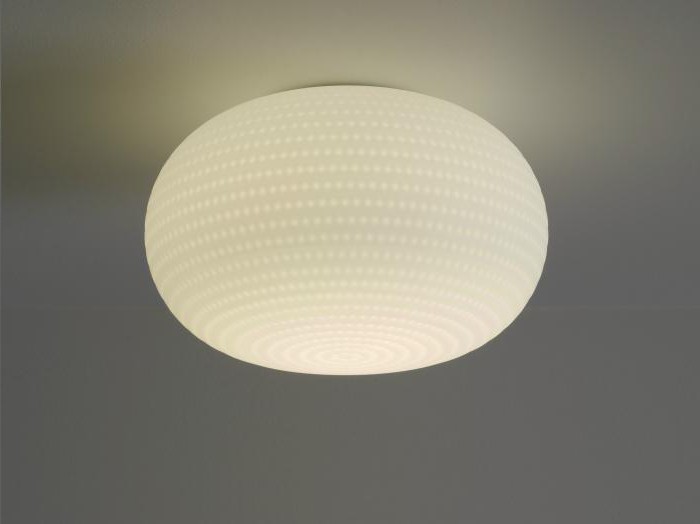

Плафоньеры
Плафоньеры отличаются от точечных светильников большим размером. Лампа здесь может быть одна или несколько. Все они закрыты одним плафоном. Плафоньеры особенно эффективны в комнатах с низким потолком, когда люстру подвесить невозможно. Этот тип светильника легко монтируется и имеет большое разнообразие конструкций. Дизайнеры рекомендуют устанавливать устройства с металлическим корпусом — они прочны, надежны и долго служат.

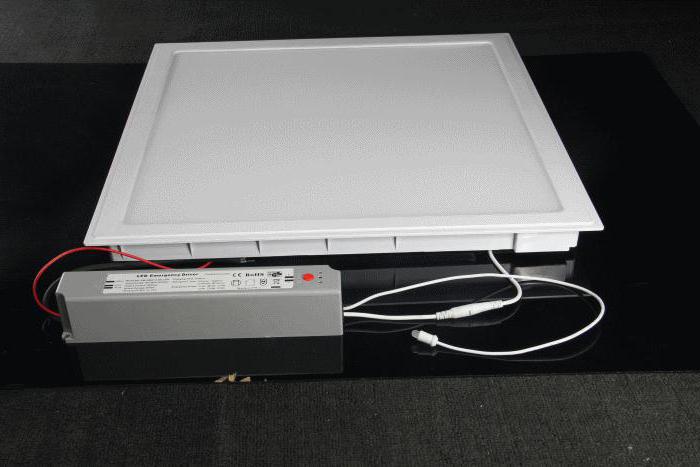

Растровые накладные светильники
Накладной потолочный светильник светодиодный все чаще применяется в больших офисах и местах общественного пользования, где важна экономия электроэнергии и требуется интенсивное освещение. Растровые модули характеризуются высокой интенсивностью света и наличием отражателя (белого или зеркального). У него может быть разная форма: параболическая, V-образная и др.
Светодиодные светильники для дома потолочные накладные с растром также применяются, хотя и реже. Они хорошо подходят для больших и высоких помещений.
Устройства имеют вес больше, чем у других типов светильников. Для них требуется усиленное крепление. Один такой источник освещения требуется на площадь 5 м². Светодиодные накладные потолочные светильники 220V содержат встроенные драйверы для преобразования сетевого напряжения. Сейчас многие изготовители стараются создавать модели для прямого подключения к стандартной сети переменного тока.
Устройство освещения
У каждого хозяина свои личные предпочтения, где расположить и какой выбрать накладной потолочный светильник светодиодный. Несмотря на это, важно учитывать общие правила, которые являются обязательными:
- Комфортное освещение обеспечивается при мощности светодиодной лампы 2-4 Вт/м².
- В спальне применяются светильники небольшой яркости с рассеивателями света.
- В гостиной применяется комбинированные варианты, где обязательно должно быть основное освещение, а дополнительное позволяет выделить определенные зоны и элементы интерьера.
- На кухне или в столовой кроме главного освещения выделяются две важные зоны: рабочая и место приема пищи.
- В прихожей яркий свет не нужен, и здесь достаточно установить несколько точечных светильников.
Выбор накладных светильников
Для квартиры подходят светильники небольшой мощности с привлекательным дизайном. Офисные светильники же должны соответствовать нормам освещения, поскольку это влияет на производительность труда работников. При этом цветовая температура не должна искажать естественный вид интерьера.
В офисах обычно предпочитают использовать строгие формы светильников, но помещение должно выглядеть комфортно. Приборы должны легко монтироваться, а места их расположения — изменяться по необходимости.
При большой высоте помещений и в других труднодоступных местах часто возникают проблемы с заменой ламп. Здесь лучше применять светодиодные светильники, поскольку они самые долговечные.
Монтаж накладных точечных светильников
Светильники продают со всеми комплектующими. Устройства состоят из следующих элементов:
- корпус;
- монтажная планка;
- лампа;
- клеммы.

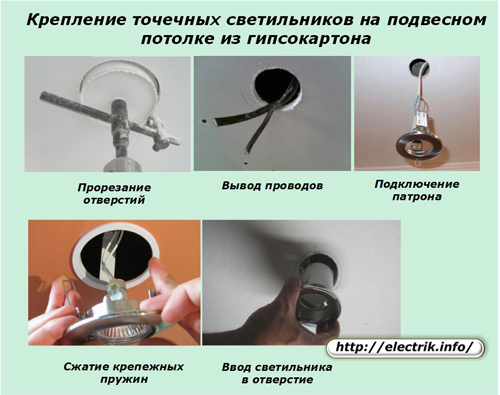

Последовательность монтажа в гипсокартонный потолок следующая:
- Предварительно делается проводка к месту установки лампы. Концы жил заранее зачищаются и изолируются. Автомат на линию освещения в щитке и выключатель подачи питания при монтаже должны быть отключены.
- В потолке по отметке вырезается отверстие, чтобы его размер перекрывался накладным светильником.
- Извлекается кабель питания.
- На потолке крепится монтажная планка и к ней присоединяется заземление. Через подключаются провода питания. При этом должна соблюдаться цветовая маркировка (синяя — ноль, белая — фаза, желто-зеленая — земля).
- Провода аккуратно укладываются, и корпус светильника фиксируется по бокам винтами к монтажной планке. Способ крепежа может быть и другим.

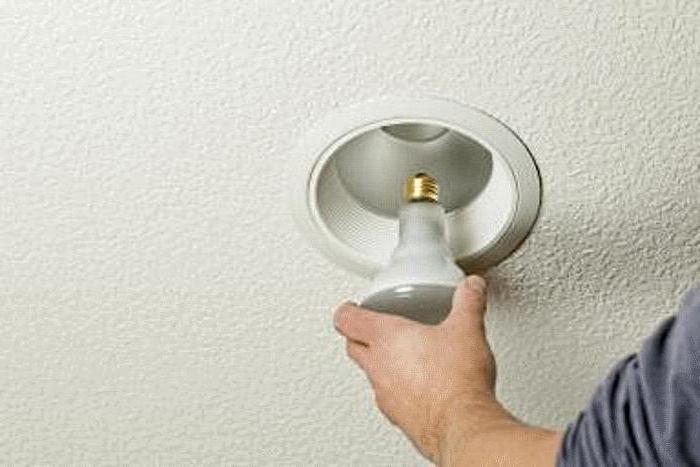

- Устанавливается лампа. Она продается отдельно от светильника. Здесь важно, чтобы цоколь соответствовал патрону.
Монтаж люстр на подвесном потолке
Тяжелые светильники, вес которых больше 5 кг, можно крепить непосредственно к подвесному потолку из гипсокартона или панелей МДФ. Обычно это тяжелые мощные и люстры. Самым надежным способом является подвешивание люстры к основанию из дерева или бетона. Для этого заранее к основному потолку крепится закладной элемент из дерева, на котором в дальнейшем будет закреплена монтажная планка. В бруске сверлятся отверстия и пропускаются провода для подачи питания.

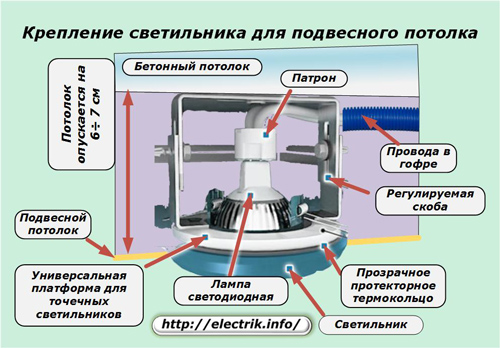

Если установлен натяжной потолок, на него наклеиваются термокольца, внутри которых вырезаются отверстия для подключения люстры.
К деревянному бруску саморезами прикручивается монтажная планка. На ней винтами фиксируется люстра через крепежные отверстия.
Обратите внимание! Высота закладного элемента для натяжного потолка должна находиться на уровне полотна. Если в потолке предполагается сделать несколько отверстий для крепления планки и вывода проводов, для каждого из них следует подготовить отдельное уплотнительное кольцо.
Заключение
Монтаж описываемых светильников на подвесной потолок можно производить своими руками, имея представление о том, что такое строительство и ремонт. Особенно прост и удобен в применении накладной потолочный светильник светодиодный. Здесь важно выполнять его установку по правилам и не забывать об электробезопасности.
В работе любой электрической схемы всегда обращается внимание на ее устойчивость и качество монтажа. Системы освещения, особенно расположенные над головой, должны быть надежно закреплены в силовых элементах здания и удерживаться в них при воздействиях нагрузок различного вида.
Наиболее распространенные методы установки светильников на потолок, условно можно разделить по использованию:
на промышленных, производственных объектах;
в жилых помещениях.
Особенности производственного освещения
В лабораториях, цехах, мастерских свет должен равномерно освещать все рабочее пространство. Для этого часто используют большие по габаритам люминесцентные светильники, которые распределяют рядами на определенной высоте.
Способ их крепления может быть разным. Единичные устройства удобнее закреплять прямо на поверхность потолка.
Однако, большая высота и необходимость размещения большого количества таких источников света создает определенные трудности при монтаже и последующем их обслуживании.
Поэтому чаще всего используется тросовая система. Производители выпускают даже специальные конструкции тросовых кабелей и проводов для таких осветительных установок.
Подобная система размещения светильников позволяет освободить потолок от крепления на нем дополнительных конструкций и приблизить источники света к поверхностям рабочих мест.
При этом способе создается дополнительная нагрузка на стены, в которые устанавливают крепежные элементы. Здания из бетонных плит обычно обладают повышенным запасом прочности и хорошо выдерживают приложенные к ним усилия. А кладки стен из пеноблоков или кирпича имеют особенности. Их необходимо проверять на способность противостоять усилиям натянутого троса и по возможности использовать для этих целей несущие колонны.

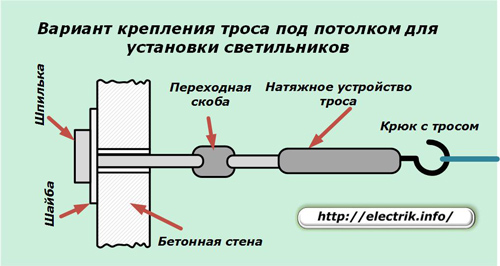

Один из вариантов крепления тросовой системы показан на картинке ниже.
Здесь предусмотрена переходная скоба и натяжное устройство с крюком, на который надевается трос. Площадь шайбы, расположенной между шпилькой и стеной, желательно выбирать побольше. Иногда в целях равномерного распределения нагрузки на плоскость стены вместо шайб устанавливают металлические пластины или уголки.
Способы установки светильников на потолок в жилых помещениях
Конструкция, материал и толщина потолка влияют на метод монтажа искусственных источников света на нем.
Бетонные потолки из плит перекрытия

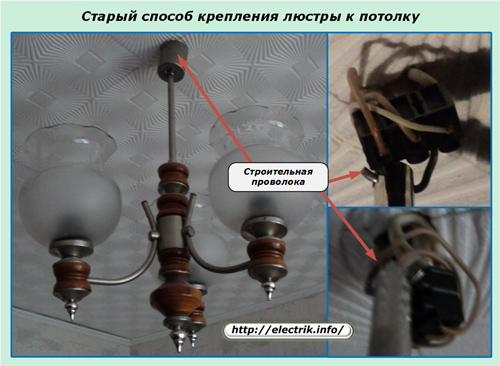

Крепежная проволока
В панельных зданиях старой постройки строители в месте установки светильника на потолке выводили не только электропроводку, но и кусок стальной проволоки . На этот строительный элемент и подвешивался корпус светильника.
Электрикам оставалось только через распределительную коробку подключить провода от люстры к электропроводке и закрыть место соединения декоративным защитным колпаком.

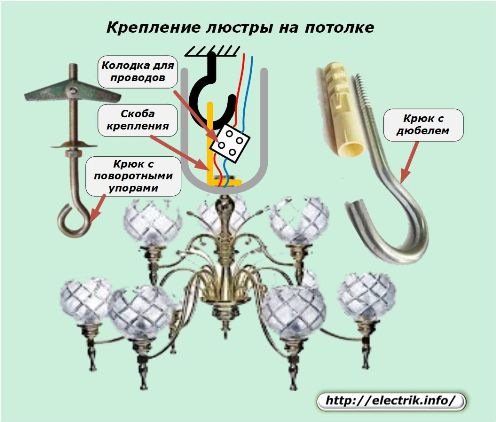

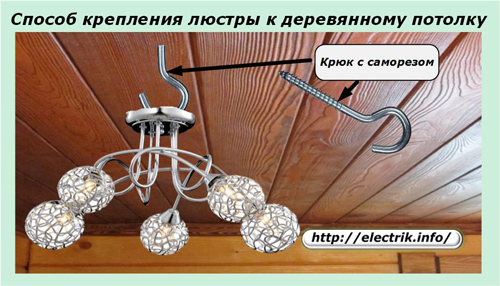

Крюк
Этот же метод действует в большинстве современных новостроек. Только вот место расположения люстры, подготовленное строителями, не всегда может удовлетворять творческим замыслам хозяев, задумавших выполнить оригинальное дизайнерское решение для освещения комнаты.
В этом случае для подвешивания люстры в новом месте необходимо закрепить крюк. Этот крепежный элемент с разными способами крепления к потолку можно найти в продаже.
Крюк с дюбелем обладает наиболее простой конструкцией и способом монтажа, но подходит для потолков, выполненных из плит бетонного перекрытия. В них надо перфоратором просверлить отверстие с диаметром, соответствующим толщине дюбеля на всю глубину его ввода.
После этого в отверстие вбивается дюбель, а затем вворачивается крюк. При движении он распирает монтажные площадки дюбеля и прочно зажимает его в отверстии бетонной плиты.

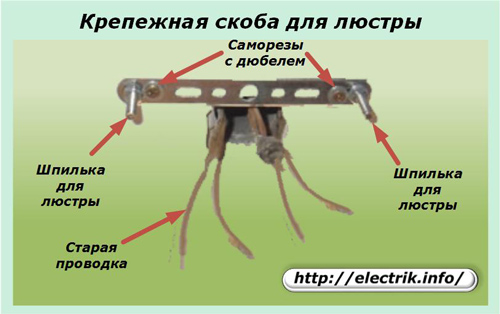

Крепежная скоба
Этот вид крепления напоминает монтаж крюка с дюбелем, только пластина закрепляется минимум в двух местах шурупами-саморезами с дюбелями. Отверстия на корпусе люстры вводят в шпильки скобы и на них завинчивают декоративные гайки крепления.
Многие современные люстры, особенно дорогих конструкций со светодиодными лампами, лентами и дистанционным управлением по радиоканалу через пульты-брелоки создаются для крепления на потолок именно по такому способу. Причем сама крепежная скоба входит в состав комплекта осветительного прибора.
Домашнему мастеру, решившему установить подобный светильник даже на месте расположения старой люстры, потребуется просверливать новые отверстия и устанавливать крепежную скобу около вывода электрических проводов из потолка, как показано на картинке выше.
Потолки небольшой толщины

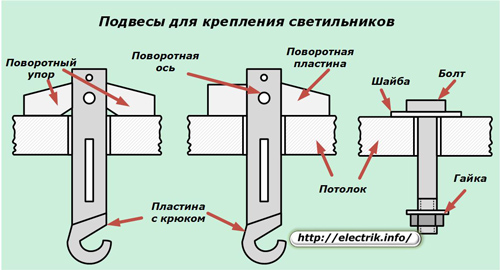

Тонкая несущая конструкция строительных элементов иногда не позволяет устанавливать в ней крепежные детали на всю глубину. Для такого потолка используется монтаж, основанный на вводе фиксирующей пластины через всю толщину перекрытия и закреплении ее на внешней стороне. С этой целью используются:
1. крепежные крюки с поворотными упорами или пластинами;
2. удлиненные болты с упорными шайбами.
Второй вариант крепления несколько проще, но его можно применять только там, где существует возможность ввода установочного болта в отверстие потолка с верхней стороны. Этот метод чаще всего доступен во время возведения здания только на определенных этапах строительства, а после настила сверху дополнительных строительных материалов такая возможность теряется.
Подвесы для крепления светильников с поворотными элементами крепежа позволяют выйти из создавшейся ситуации.
Их крюки выполняют из плоских пластин, в которых высверливается отверстие и вставляется поворотная ось с подвижными упорами. Они способны поворачиваться вертикально вдоль оси при вводе крюка вверх через отверстие в потолке, а затем располагаться горизонтально и ограничивать опускание этого силового элемента с крюком вниз.
Поворотная пластина в таком положении располагается с обеих сторон отверстия и прочно удерживает своей поверхностью крюк в потолке. Подвижные упоры работают иначе. В их конструкции имеется простой стопорный механизм, препятствующий дальнейшему вращению элементов вокруг оси вращения.
Деревянные потолки
Самый простой способ крепления светильника основан на вворачивании специального крюка с резьбой шурупа-самореза в древесину потолка так, чтобы длина шурупа не только прошла через декоративную доску, но и большей частью оказалась ввернутой в материал несущей балки.
В этом случае достигается максимальная прочность закрепления люстры.
Крепежные основания небольших легких светильников можно прикручивать прямо к доске шурупами-саморезами длиной в 25÷35 мм.
Подвесные потолки
Для их создания используют:
гипсокартон;
доски из ПВХ-материалов;
натяжные материалы из синтетических тканей или пленок.
Эти материалы не могут выдержать вес большинства светильников и будут деформироваться под влиянием приложенной нагрузки. Поэтому для размещения в них источников освещения применяются специальные технические решения.
Крепление люстры через подвесные потолки
Тяжелые светильники подвешиваются на прочное бетонное основание потолочной плиты с помощью монтажных переходных конструкций, которые предназначены для передачи веса люстры базовому потолку и расположения основания источника света в плоскости подвеса.
Толщина монтажного переходника подбирается по расстоянию, которое создается от базовой поверхности до нижней плоскости подвесного потолка. Способы крепления люстры и переходника могут быть разными, но они должны обеспечивать прочность конструкции и ее декоративный вид.
Как правило, подобные работы выполняют во время монтажа потолка. Закреплять тяжелую люстру на уже готовую и вывешенную подвесную конструкцию довольно сложно, а в отдельных случаях — проблематично.

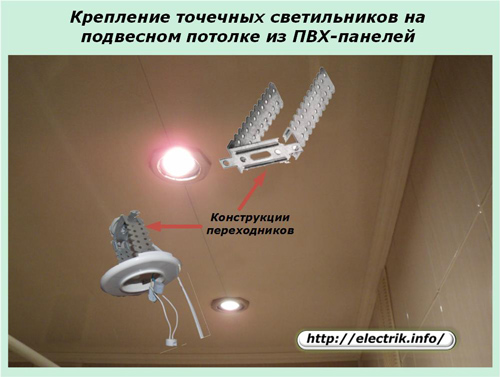

Установка точечных светильников в потолок из ПВХ-досок
Небольшие источники света для создания местного освещения выпускаются на основе галогенных, энергосберегающих люминесцентных или с конструкций патрона, приспособленного к размещению в специальной арматуре.
Нагрузки, создаваемые ими, намного меньше тех, которые возникают от веса люстры. По этой причине используются облегченные конструкции переходников. Для их изготовления подходят обычные перфорированные монтажные ленты из оцинкованного железа.
Они хорошо сгибаются и позволяют придать любую форму креплению. В то же время прочностные характеристики созданной конструкции обеспечивают ее надежную и длительную эксплуатацию.
Установка точечных светильников в потолок из гипсокартона
Прочность гипсокартонных листов различной толщины допускает крепление источников освещения за материал подвесного потолка, а не к базовой плоскости основного.
При установке светильника принята следующая очередность работ:
прокладка электропроводки для электропатрона по основному потолку до монтажа подвесного;
просверливание отверстий в местах крепежа арматуры патрона;
вывод проводов;
подключение патрона;
сжатие крепежных пружин и ввод светильника внутрь прорезанного отверстия.
Декоративные крышки патрона закрывают торцы прорезанного отверстия, а скобы с пружинами надежно удерживают небольшой вес светильника в гипсокартонном потолке.
Установка точечных светильников в натяжной потолок
Натянутая ткань или пленка подвесного потолка не позволяет закреплять в ней источники освещения. Для их установки используется специальное устройство.
Заводское крепление состоит из двух частей. Одна из них прикручивается шурупами к поверхности основного потолка, а вторая, на основе регулировочной скобы и винтов, позволяет выставлять уровень расположения светильника по плоскости натяжного материала. Его желательно располагать на удалении 6÷7 см от базовой поверхности.
Длину проводов выбирают такой, чтобы можно было удобно подключать к ним патрон, вынутый из арматуры.
На натянутое полотно в месте соприкосновения с универсальной платформой приклеивается прозрачное протекторное термокольцо. После высыхания клея ткань внутри кольца надрезается. Через созданное отверстие достаются провода и к ним подключается патрон. Собранный светильник вводится внутрь натяжного потолка и фиксируется пружинными защелками.
Выполнение всех работ по установке светильников на потолок требует внимания и аккуратности, которые обеспечиваются за счет знаний технологии и определенных практических навыков, выработанных при обращении с профессиональным инструментом и электрическими устройствами.
Уровень востребованности светодиодного освещения постоянно растет, причем как в промышленной, так и в жилой сфере. Этот факт объясняется тем, что монтаж светодиодных светильников позволяет снизить количество потребляемой электроэнергии и при этом, избежать вредного лучевого влияния, характерного для осветительных устройств другого типа.
Функциональность и безопасность эксплуатации таких светильников зависит от того, насколько грамотно был осуществлен их монтаж. Не стоит выполнять процесс самостоятельно или доверять некомпетентным мастерам.
Чтобы обеспечить полноценное освещение, необходим комплексный профессиональный подход к его обустройству. Мы рекомендуем специалистов нашей компании. Ознакомиться с портфолио электромонтажников компании «Лидер Услуг» можно в разделе «Мастера».
Этапы обустройства освещения светодиодами
Чтобы установка светодиодных светильников могла обеспечить возможность максимального использования их светового ресурса, рабочий процесс должен быть тщательно продуман и подготовлен.
При выборе светильников, нужно учесть:
- их предназначение — настенные, потолочные, уличные, ландшафтные;
- условия эксплуатации — внутренние, наружные;
- мощность устройства.
А если речь идет об устройстве освещения в помещении, то учитывается также его площадь, высота и тип конструкции потолков.
В отличие от традиционных источников света, светодиодные устройства могут размещаться на любой поверхности помещения — по периметру потолка, пола, или встраиваться в мебель. Но сначала необходимо подвести электропроводку. Поэтому, удобнее всего, совместить процесс с общими ремонтными работами. Особенно, если планируется замена светильников на светодиодные.
При обустройстве светодиодного освещения в подвесном потолке, очень важно обеспечить безопасность его эксплуатации — применить гофру или металлорукав для монтажа проводов электропитания, а также подключить защитные автоматы.
Наши специалисты будут рады установить светодиодные светильники, а также быстро и качественно выполнить для вас другие виды электромонтажных работ.
«Лидер Услуг» — мы работаем для вас
«Лидер Услуг» — компания, работающая в Москве. Наша деятельность заключается в профессиональном выполнении работ, с которыми приходится сталкиваться в повседневной жизни — ремонтных, бытовых, сантехнических, электромонтажных и др. Полный перечень находится в разделе «Услуги и цены».
В штате компании — высококлассные специалисты. Все они граждане РФ, обладающие высокой степенью профессионального мастерства. Выполнение ваших заявок осуществляется в течение часа, после их подачи на сайте.

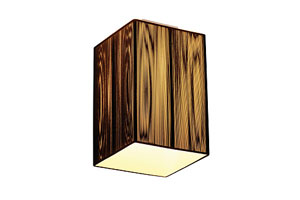

Светодиодный накладной светильник является прекрасным средством освещения комнаты и интерьерным решением.
Плюс ко всему он еще и очень выгоден экономически, так как потребляет мало энергии.
Об особенностях светильников и поговорим в нашей статье.
Особенности светодиодных светильников
Перед тем, как решить установить накладной потолочный светильник нужно знать, как он устроен:
- Лампа. Сама лампа состоит из нескольких светодиодов. Сила света зависит от количества этих светодиодов. В одной лампе может быть от одного до нескольких десятков светодиодов.
- Светодиодные элементы не работают сами по себе, они соединены в единую цепь. В свою очередь цепь светодиодов подключена к блоку питания.
- Очень важным элементом конструкции является радиатор, необходимый для отведения тепла, которое выделяется и собирается в лампе.
Варианты подключения светодиодных элементов в светильнике
Самый простой вариант установки данного светильника — приобрести его уже собранным. Но можно и смонтировать самостоятельно. В таком случае нужно знать варианты сборки и подключения:
- Последовательное подключение. Применяется наиболее часто, особенно при подключении светильников в помещениях промышленного производства.
- Параллельное подключение. При таком подключении резисторы последовательно подключаются к каждой лампочке.
- Смешанное подключение. Часто используется при установке осветительных элементов в офисах и дома.
Достоинства и недостатки
К достоинствам можно отнести:
-
- долгий срок службы;
- небольшое количество затрачиваемой электроэнергии при большом количестве выделяющегося света;
Обратите внимание: cветодиодные светильники требуют в 10 раз меньше электроэнергии, чем люминесцентная лампа, а количество света они выделяют примерно одинаковое.
- светодиодные светильники могут работать не только от электрической сети, но и самостоятельно — от блока питания. Очень удобно при неожиданном отключении света;
- возможность проявить фантазию в выборе цвета, формы, количества и расположения осветительных единиц в интерьере помещения.
При всех немаловажных положительных качествах накладных светодиодных светильников есть существенный недостаток — высокая стоимость товара. А также снижение качества света с течением времени. Через несколько лет свет от светильников становится более тусклым, чем первичный.
При покупке накладного светодиодного светильника, обратите внимание на гарантийный талон — он должен быть выдан на 5 лет. Свет идет в одном направлении. Если помещение достаточно просторное, и другой потолочный осветительный прибор устанавливаться не планируется, может появиться необходимость в большом количестве накладных светильников либо в дополнительных источниках света.
Интересный факт: светодиодные светильники не содержат ртутных включений, что с экологической точки зрения говорит нам об их безопасности для здоровья человека.
Где можно установить светильники
При установке светодиодного света в офисе или на производстве вопросов о том, впишется ли светильник в общий интерьер, подойдет ли этот свет в помещении, не возникает.
Но если они выбираются для домашнего интерьера, важно знать, в какой комнате их можно смело использовать, а где они будут неуместны.
- Спальня. Как основной свет его ни в коем случае не стоит устанавливать, тем более в маленькой спальне. Если же площадь достаточно просторная, можно установить 2-3 небольших светильника как дополнительный источник света.
- Гостиная. Здесь нужно отталкиваться от стиля интерьера: в стиль хай-тек они прекрасно впишутся, но не в классике.
- Кухня. Потолочный светильник лучше установить обычный, а вот в «рабочей» зоне можно расположить в качестве дополнительного света во время приготовления пищи.
- Ванная. В этой комнате также можно использовать светодиодный свет с учетом стиля дизайна.
Важно знать: cветодиодный светильник на кухне нельзя располагать ближе одного метра от плиты: диоды выделяют много тепла, которое в слишком нагретом воздухе не будет успевать отводиться, что послужит быстрому перегоранию диодных элементов.
Если измерить время непрерывной работы светодиодных светильников, оно будет равно 11 годам.
Монтаж
Перед установкой светильника нужно убедиться, что все элементы работают, а именно — радиатор, отвечающий за теплоудаление, и блок питания, от которого работают лампы.
Затем подготавливают отверстие для монтажной пластинки возле электрического кабеля, где после устанавливают пластинку при помощи дюбелей. Перед установкой самого светильника электричество в квартире (или доме) выключается полностью, далее провода светильника и кабеля соединяются между собой.
После их соединения корпус светильника крепится на пластинку и фиксируется винтами, крепится защитное стекло и после проверяется работа светильника.
Накладные светодиодные светильники легки в установке, спектр применения достаточно широк, а разнообразие форм, размеров и цветовой гаммы дает шанс проявить фантазию и сделать свое уютное гнездышко современнее и индивидуальнее.
Как устроить освещение на кухне с помощью накладного светодиодного светильника, Вы можете посмотреть в нашем видео.
