Шаровые краны – это один из наиболее распространенных типов запорной арматуры, используемый в самых разных отраслях промышленности и в быту. Они отличаются простотой конструкции, надежностью, долговечностью и удобством эксплуатации. Благодаря этим качествам шаровые краны завоевали широкую популярность и успешно применяются для перекрытия потока различных сред в трубопроводах. В этой статье мы подробно рассмотрим устройство и принцип работы шаровых кранов, их основные типы и области применения, а также дадим рекомендации по выбору крана, исходя из условий эксплуатации. Каталог можно посмотреть на сайте https://murmansk.uzta74.ru, где представлен широкий ассортимент шаровых кранов различных типов и размеров.
Устройство и принцип работы шарового крана
Шаровой кран – это запорное устройство, в котором запирающий элемент имеет форму шара с отверстием для прохода рабочей среды.
Основные элементы конструкции
Шаровой кран состоит из следующих основных элементов:
- Корпус: Основная деталь, в которой размещаются все остальные элементы крана. Корпус может быть цельным или разборным (состоять из двух или более частей).
- Шар: Запирающий элемент, имеющий форму шара с отверстием. Шар может поворачиваться вокруг своей оси, перекрывая или открывая проход для рабочей среды.
- Шток: Деталь, соединяющая шар с рукояткой или приводом. Шток передает вращение от рукоятки к шару.
- Рукоятка или привод: Элемент управления краном. Рукоятка позволяет открывать и закрывать кран вручную, а привод (электрический, пневматический, гидравлический) – автоматизировать этот процесс.
- Уплотнительные элементы: Обеспечивают герметичность соединения между шаром и корпусом крана. В качестве уплотнительных элементов обычно используются фторопластовые или резиновые кольца.
Принцип работы
Принцип работы шарового крана заключается в следующем: когда отверстие в шаре совпадает с проходным сечением трубопровода, кран открыт и рабочая среда свободно проходит через него. Когда шар поворачивается на 90 градусов, отверстие перекрывает проходное сечение трубопровода, и кран закрывается, прекращая поток рабочей среды.
Типы шаровых кранов
Шаровые краны классифицируются по различным параметрам, таким как тип соединения, материал корпуса, тип проходного сечения и область применения.
По типу соединения
- Муфтовые краны: Соединяются с трубопроводом с помощью резьбовых муфт. Используются в основном в бытовых системах водоснабжения и отопления.
- Фланцевые краны: Соединяются с трубопроводом с помощью фланцев. Используются в промышленных трубопроводах, где требуется высокая надежность и герметичность соединения.
- Сварные краны: Привариваются к трубопроводу. Используются в трубопроводах, где требуется высокая герметичность и надежность соединения, а также в трубопроводах, транспортирующих агрессивные среды.
- Комбинированные краны: Имеют различные типы соединений (например, муфтовое и фланцевое) для удобства монтажа и подключения к различным типам трубопроводов.
По материалу корпуса
- Стальные краны: Изготавливаются из различных марок стали (углеродистой, нержавеющей, легированной). Используются в широком диапазоне рабочих сред и температур.
- Чугунные краны: Изготавливаются из чугуна. Используются в основном в системах водоснабжения и канализации.

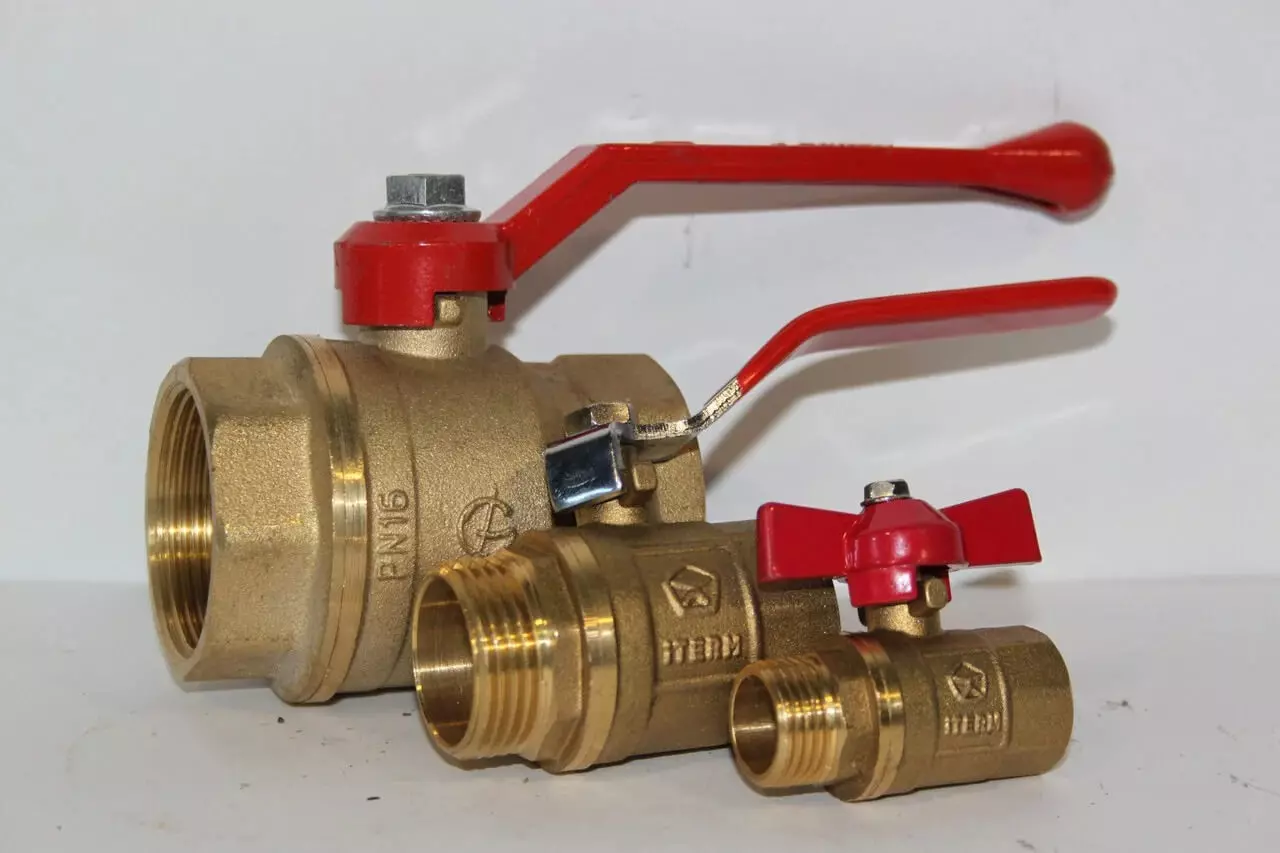

- Латунные краны: Изготавливаются из латуни. Используются в основном в системах водоснабжения и отопления.
- Пластиковые краны: Изготавливаются из различных видов пластика (ПВХ, ПП, ПЭ). Используются в системах водоснабжения, канализации и химической промышленности.
По типу проходного сечения
- Полнопроходные краны: Имеют проходное сечение, равное диаметру трубопровода. Обеспечивают минимальное гидравлическое сопротивление.
- Редуцированные краны: Имеют проходное сечение меньше диаметра трубопровода. Создают большее гидравлическое сопротивление, но позволяют снизить стоимость крана.
Области применения шаровых кранов
Шаровые краны широко применяются в различных отраслях промышленности и в быту.
Водоснабжение и отопление
Шаровые краны используются для перекрытия потока воды в системах водоснабжения и отопления, а также для регулирования температуры теплоносителя.
Газоснабжение
Шаровые краны используются для перекрытия потока газа в системах газоснабжения, а также для подключения газовых приборов.
Нефтегазовая промышленность
Шаровые краны используются для перекрытия потока нефти, газа и других рабочих сред в трубопроводах нефтегазовой промышленности.
Химическая промышленность
Шаровые краны используются для перекрытия потока агрессивных химических сред в трубопроводах химической промышленности.
Пищевая промышленность
Шаровые краны используются для перекрытия потока пищевых продуктов и напитков в трубопроводах пищевой промышленности.
Критерии выбора шарового крана
При выборе шарового крана необходимо учитывать следующие факторы.
Рабочая среда
Необходимо учитывать тип рабочей среды (вода, газ, нефть, химические вещества), ее температуру и давление. Материал корпуса и уплотнительных элементов крана должен быть устойчив к воздействию рабочей среды.
Тип соединения
Необходимо учитывать тип соединения трубопровода (резьбовое, фланцевое, сварное). Кран должен иметь соответствующий тип соединения для обеспечения надежного и герметичного соединения с трубопроводом.
Диаметр трубопровода
Необходимо учитывать диаметр трубопровода. Кран должен иметь соответствующий диаметр для обеспечения требуемой пропускной способности.
Рабочее давление
Необходимо учитывать рабочее давление в трубопроводе. Кран должен быть рассчитан на соответствующее рабочее давление.
Температура рабочей среды
Необходимо учитывать температуру рабочей среды. Кран должен быть рассчитан на соответствующую температуру.
Производитель
Рекомендуется выбирать краны известных и надежных производителей, которые гарантируют качество и надежность своей продукции.
Монтаж и эксплуатация шаровых кранов
Правильный монтаж и эксплуатация шаровых кранов – это залог их долговечной и надежной работы.
Монтаж
При монтаже шаровых кранов необходимо соблюдать следующие правила:
- Трубопровод должен быть чистым и свободным от грязи и мусора.
- Резьбовые соединения должны быть герметизированы с помощью уплотнительных материалов (лента ФУМ, пакля).
- Фланцевые соединения должны быть затянуты равномерно с помощью динамометрического ключа.
- Сварные соединения должны быть выполнены квалифицированным сварщиком с соблюдением всех требований безопасности.
Эксплуатация
При эксплуатации шаровых кранов необходимо соблюдать следующие правила:
- Не допускать превышения рабочего давления и температуры.
- Регулярно проверять герметичность соединений.
- Не использовать кран в качестве регулирующего устройства (для частичного открытия потока).
- При длительном простое крана рекомендуется периодически открывать и закрывать его для предотвращения заклинивания шара.
Заключение
Шаровые краны – это надежные и универсальные запорные устройства, которые широко используются в различных отраслях промышленности и в быту. Правильный выбор крана, его грамотный монтаж и эксплуатация – это залог его долговечной и бесперебойной работы. Учитывайте все факторы и рекомендации, изложенные в этой статье, чтобы выбрать и использовать шаровой кран максимально эффективно.
