В многообразии инженерных конструкций, где контроль над движением жидкостей и газов является первостепенной задачей, обратные затворы занимают особое место. Эти устройства, по сути, являются специализированным типом арматуры, призванным обеспечивать строгое однонаправленное движение среды, предотвращая тем самым потенциально опасные обратные потоки. Использование правильно подобранного затвора обратного – залог надежности и долговечности самых разных систем, от бытовых водопроводов до сложных промышленных комплексов. Их роль незаменима в поддержании эффективности и безопасности технологических процессов, где любое нарушение заданного направления может привести к каскаду негативных последствий.
Основы функционирования: как работает обратный затвор
Сердцевиной любого обратного затвора является принцип автоматического срабатывания в зависимости от направления и силы давления рабочей среды. Эти устройства не требуют внешнего управления или вмешательства оператора, они действуют автономно, реагируя на физические параметры потока. Это делает их идеальным решением для множества применений, где постоянный мониторинг и ручное управление были бы непрактичны или невозможны.
Механика процесса: давление как ключ к управлению
Принцип работы обратного затвора основан на балансе сил. Когда рабочая среда (жидкость или газ) движется в заданном, прямом направлении, ее давление преодолевает сопротивление затвора (который может представлять собой диск, шар, мембрану или другую подвижную деталь) и открывает проход. Это может происходить за счет самой силы потока, которая поднимает или отклоняет затвор, либо с помощью вспомогательного элемента, такого как пружина, которая создает начальное усилие для закрытия.
- Прямое движение среды: Сила давления рабочей среды открывает проход, позволяя потоку беспрепятственно следовать по трубопроводу.
- Обратное движение среды: При изменении направления или снижении давления ниже порогового значения, сила, действующая на затвор, меняется. Собственный вес затвора, сила упругости пружины или давление среды с обратной стороны прижимают затвор к седлу, герметично перекрывая проход.
- Отсутствие движения среды: В состоянии покоя затвор обычно находится в закрытом положении, предотвращая любые случайные утечки или обратные потоки.
Фундаментальное различие между различными типами обратных затворов заключается в конструкции подвижного элемента и способе его возвращения в закрытое положение.
Классификация по конструкции: разнообразие решений для различных задач
Обратные затворы представлены широким спектром конструктивных исполнений, каждое из которых обладает своими преимуществами и оптимизировано для конкретных условий эксплуатации. Выбор подходящего типа является критически важным для обеспечения максимальной эффективности и долговечности.
- Подъемные (клапанные) затворы: В этих устройствах затвор (обычно диск или золотник) перемещается поступательно вдоль оси. Прямой поток поднимает затвор, открывая проход. При обратном потоке сила тяжести или пружинное усилие возвращают его в исходное положение. Они могут быть с вертикальным или горизонтальным движением затвора.
- Поворотные (захлопывающие) затворы: Затвор в таких устройствах представляет собой диск, закрепленный на оси. При прямом потоке поток отклоняет диск, открывая проход, а при обратном – прижимает его к седлу. Это один из наиболее распространенных типов благодаря своей простоте и надежности.
- Шаровые затворы: Используют в качестве затвора шар, который под действием потока перемещается в осевом направлении. При прямом потоке шар поднимается, освобождая проход. При обратном потоке он опускается в специальное седло, герметично перекрывая его.
- Мембранные затворы: В этих затворах используется гибкая мембрана (как правило, из резины или эластомера), которая при прямом потоке прогибается, а при обратном – прижимается к отверстию, перекрывая его.
- Двустворчатые (лепестковые) затворы: Часто применяются для больших диаметров. Состоят из двух створок, которые открываются под давлением потока и закрываются под действием собственного веса или пружин.

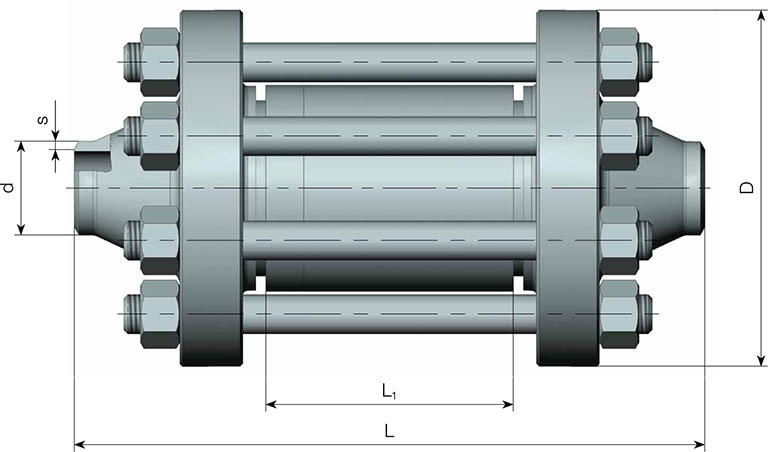

Тип присоединения к трубопроводу также имеет значение – это может быть фланцевое, резьбовое, межфланцевое или сварное соединение, каждое из которых предъявляет свои требования к монтажу и обеспечивает определенную степень герметичности.
Ключевые аспекты конструкции: материалы и особенности
Долговечность и эффективность обратного затвора напрямую зависят от материалов, из которых он изготовлен, а также от его конструктивных особенностей. Правильный выбор материалов обеспечивает устойчивость к коррозии, высоким температурам и давлению, а продуманная конструкция гарантирует надежную работу в течение длительного времени.
Материаловедение: выбор сплавов и полимеров
Материал, используемый для изготовления корпуса и внутренних элементов затвора, подбирается в соответствии с условиями эксплуатации:
- Чугун: Широко применяется для корпусов затворов, контактирующих с водой, неопасными жидкостями при умеренных температурах. Он достаточно прочен и экономичен.
- Нержавеющая сталь: Незаменима при работе с агрессивными химическими средами, в пищевой промышленности, а также в условиях высоких температур и давлений. Обеспечивает превосходную коррозионную стойкость.
- Латунь: Часто используется в системах водоснабжения и отопления небольших диаметров благодаря хорошей коррозионной стойкости и обрабатываемости.
- Пластик (ПВХ, ПП): Применяется в системах водоподготовки, химической промышленности, где требуется устойчивость к агрессивным, но невысокотемпературным средам. Эти материалы легки и устойчивы к коррозии.
Материал уплотнительных элементов, отвечающих за герметичность, также имеет критическое значение. Для этих целей часто используют специальные сорта резины (EPDM, NBR), фторопласта (PTFE) или металла.
Конструктивные решения: детали, влияющие на функциональность
Помимо материала, на работу обратного затвора влияют и другие конструктивные детали:
Таблица основных конструктивных характеристик:
| Параметр | Описание | Влияние на работу |
|---|---|---|
| Тип присоединения | Фланцевое, резьбовое, межфланцевое, сварное | Определяет способ монтажа, надежность соединения и возможность обслуживания. |
| Рабочее давление (PN) | Номинальное давление в Па или бар | Максимальное допустимое давление, которое затвор может выдерживать при рабочей температуре. |
| Рабочая температура | Диапазон температур (°C) | Определяет максимальные и минимальные температуры, при которых затвор сохраняет свои эксплуатационные свойства. |
| Условный проход (DN) | Номинальный диаметр в мм | Соответствует внутреннему диаметру трубопровода, к которому подключается затвор. |
| Наличие пружины | Да/Нет | Пружина обеспечивает более быстрое и надежное закрытие, но может незначительно увеличивать сопротивление потоку. Без пружины затвор полагается на собственный вес или давление среды. |
| Тип затвора | Диск, шар, мембрана, лепесток | Влияет на скорость срабатывания, гидравлическое сопротивление и степень герметичности. |
Особое внимание стоит уделять наличию и типу пружины. Пружинные затворы обеспечивают более быструю реакцию на изменение направления потока и более надежное закрытие, что особенно важно в системах с частыми колебаниями давления. Однако пружина может создавать дополнительное гидравлическое сопротивление. Беспружинные затворы, напротив, обладают меньшим сопротивлением, но их срабатывание может быть немного медленнее, и они в большей степени полагаются на гравитацию или силу обратного давления.
Практическое применение: где используют обратные затворы
Обратные затворы являются неотъемлемой частью множества инженерных систем, где предотвращение обратного потока критически важно для обеспечения безопасности, эффективности и долговечности оборудования.
Водоснабжение и канализация: надежная защита
В системах водоснабжения обратные затворы устанавливаются для защиты насосов от гидроударов при их отключении, предотвращения обратного перетекания воды в скважину или колодец, а также для изоляции определенных участков сети. В системах канализации они предотвращают подъем сточных вод обратно в помещения при залповых сбросах или закупорках в системе, защищая от затоплений и неприятных запахов.
- Защита насосного оборудования: Предотвращают обратный ход воды, который может вызвать кавитацию и повреждение рабочего колеса насоса.
- Предотвращение пересыхания скважин: В насосных установках поддерживают уровень воды в трубе, облегчая последующий запуск.
- Защита от затопления: В канализационных системах предотвращают проникновение сточных вод в помещения.
Системы отопления и охлаждения: поддержание режимов
В системах отопления и кондиционирования обратные затворы обеспечивают правильное направление циркуляции теплоносителя или хладагента. Они предотвращают перетекание среды в неработающие контуры, поддерживают давление в системе и защищают теплообменники (например, котлы или чиллеры) от поступления охлажденной среды, что может привести к термическому шоку или снижению эффективности.
- Стабилизация циркуляции: Гарантируют движение теплоносителя в заданном контуре, исключая «паразитные» пути.
- Защита котлов и теплообменников: Предотвращают попадание холодной воды в горячий теплообменник.
- Зонирование систем: Позволяют создавать независимые циркуляционные контуры в больших системах.
Промышленность: от химической до пищевой
В различных отраслях промышленности обратные затворы выполняют критически важные функции. Они используются для контроля потоков агрессивных химических веществ, предотвращения обратного засасывания воздуха в вакуумные системы, обеспечения безопасности при работе с легковоспламеняющимися или взрывоопасными средами, а также в пищевой и фармацевтической промышленности для поддержания чистоты процессов и предотвращения перекрестного загрязнения.
- Контроль за агрессивными средами: Обеспечивают безопасное движение химикатов, кислот, щелочей.
- Вакуумные системы: Предотвращают проникновение атмосферного воздуха в вакуумную линию.
- Производственные линии: Используются на различных этапах технологических процессов для поддержания заданного направления потоков реагентов или продуктов.
Выбор и установка: практические аспекты
Правильный выбор и квалифицированная установка обратного затвора являются залогом его долговечной и безотказной работы. Небрежность на этих этапах может свести на нет все преимущества данного типа арматуры.
Критерии подбора: что важно учесть?
При подборе обратного затвора необходимо руководствоваться следующими критериями:
- Тип и свойства рабочей среды: Агрессивность, вязкость, наличие твердых частиц, температура, давление.
- Максимальное и минимальное рабочее давление: Затвор должен быть рассчитан на условия эксплуатации.
- Требуемая герметичность: Насколько критично полное отсутствие утечек.
- Гидравлическое сопротивление: Для систем с низким напором или чувствительных к потерям давления, важен выбор затвора с минимальным сопротивлением.
- Условия монтажа: Возможность установки на горизонтальном или вертикальном участке трубопровода, наличие свободного пространства для обслуживания.
- Тип присоединения к трубопроводу: Фланцевое, резьбовое, межфланцевое.
- Требования к долговечности и материалам: Устойчивость к коррозии, износу.
Исходя из этих параметров, выбирается соответствующий тип конструкции (подъемный, поворотный, шаровый и т.д.) и материал корпуса и уплотнений.
Монтаж и обслуживание: рекомендации для обеспечения долговечности
Правильная установка обратного затвора – это половина успеха. Следует помнить:
- Ориентация по потоку: На корпусе большинства обратных затворов присутствует стрелка, указывающая допустимое направление движения среды. Затвор должен быть установлен строго в соответствии с этой стрелкой.
- Учет рабочего пространства: Перед и после затвора должно быть достаточно свободного пространства, чтобы затвор мог свободно открываться и закрываться. Нежелательно устанавливать его сразу после изгибов трубопровода или другого оборудования, если это не предусмотрено конструкцией.
- Чистота трубопровода: Перед монтажом трубопровод должен быть тщательно очищен от посторонних предметов, окалины, песка, которые могут попасть в затвор и нарушить его герметичность.
- Регулярный контроль: Периодическая проверка работоспособности обратного затвора, особенно после длительных простоев системы или при эксплуатации в условиях повышенной сложности, позволяет своевременно выявить и устранить возможные проблемы.
Регулярное техническое обслуживание, включающее визуальный осмотр, проверку герметичности и, при необходимости, очистку или замену изношенных уплотнительных элементов, гарантирует долгий срок службы затвора.
Обратные затворы – это незаметные, но чрезвычайно важные элементы инженерных систем, обеспечивающие их стабильную и безопасную работу. Их способность автоматически регулировать направление потока, предотвращая обратные течения, делает их незаменимыми в самых разнообразных отраслях, от жилищно-коммунального хозяйства до высокотехнологичных промышленных производств. Грамотный подход к выбору конструкции, материалов и соблюдение правил монтажа гарантируют, что эти «стражи направления» будут надежно выполнять свою функцию на протяжении многих лет, способствуя общей эффективности и безопасности.
